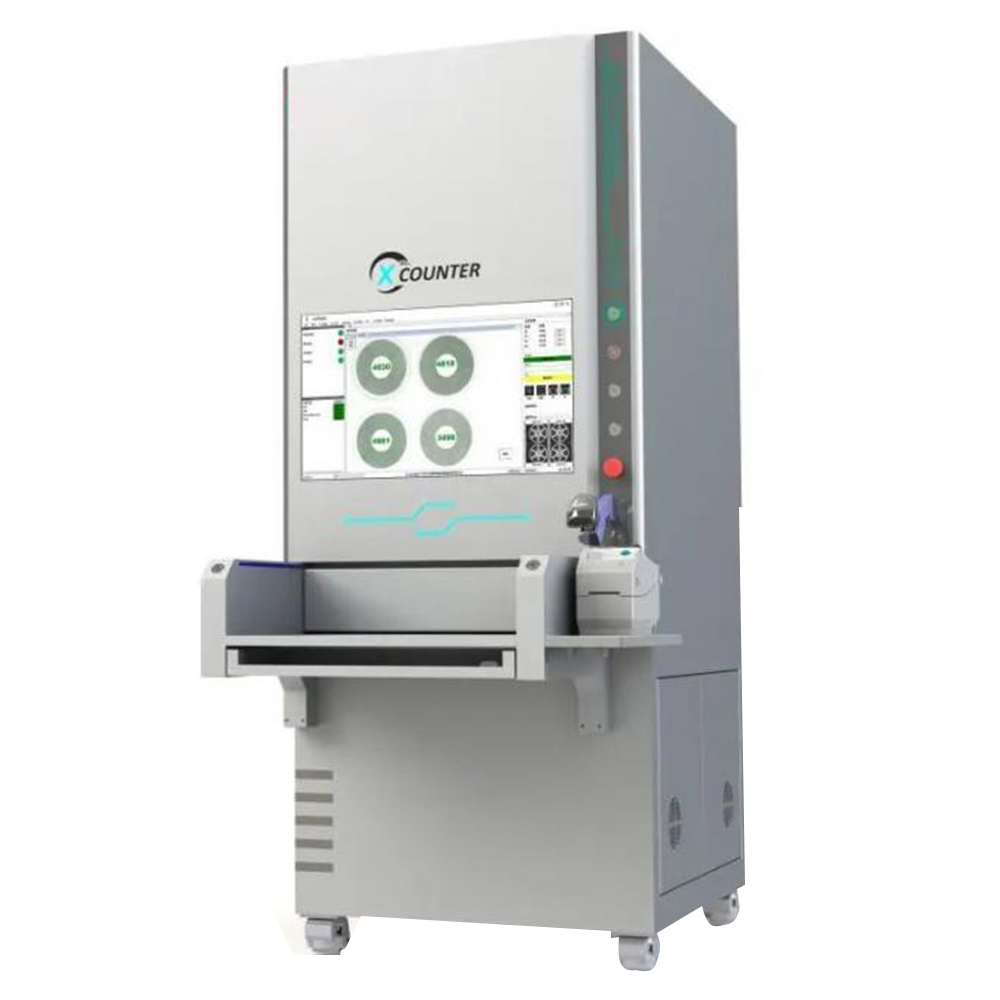

Рентгеновская система подсчёта SMD-компонентов Unicomp CX7000L
Рентгеновская система подсчёта SMD-компонентов Unicomp CX7000L предназначена для высокоточного автоматического подсчёта электронных компонентов в катушках, лотках, тубусах и россыпью.
Система обеспечивает точность подсчёта до 99,99% для типоразмеров от 01005 и выше. Рентгеновская трубка с напряжением 80 кВ и фокусным пятном 0,03 мм формирует изображение на плоскопанельном детекторе, после чего специальные алгоритмы производят подсчет компонентов используя рентгеновский снимок.
Ключевые особенности:
-
Простота и безопасность эксплуатации
-
Поддержка катушек размером от 7" до 17".
-
Скорость подсчёта менее 10 секунд на цикл.
-
Автоматическая дверь с защитой от защемления.
-
Интеграция с MES, ERP и WMS.
-
В комплекте: сканер штрихкодов, принтер, переносной радиометр.
-
Управление доступом по отпечатку пальца и паролю.
Система ориентирована на склады электронных компонентов, SMD-монтажные производства, требующие быстрого и точного учёта компонентов без вскрытия упаковки.
|
Категория |
Параметр |
Значение |
|
Система |
Назначение |
Рентгеновский подсчёт SMD-компонентов |
|
Точность подсчёта |
01005 |
99,99% |
|
0201 |
99,99% |
|
|
0402 |
99,99% |
|
|
0603 |
99,99% |
|
|
0805 |
99,99% |
|
|
1206 |
99,99% |
|
|
Транзисторы |
99,99% |
|
|
ESD-упаковки |
99,9% |
|
|
Тубусы |
100% |
|
|
JEDEC-лотки |
100% |
|
|
Рентгеновская трубка |
Тип |
Закрытая |
|
Напряжение |
80 кВ |
|
|
Макс. ток |
1000 мкА |
|
|
Фокусное пятно |
0,03 мм |
|
|
Детектор |
Тип |
Плоскопанельный (FPD) |
|
Матрица пикселей |
3072 × 3072 |
|
|
Размер пикселя |
139 мкм |
|
|
Область контроля |
430 × 430 мм |
|
|
Частота кадров |
2 кадра/с |
|
|
АЦП |
16 бит |
|
|
Инспекционные возможности |
Размер катушки |
от 7" до 17" |
|
Высота сканирования |
≤ 80 мм |
|
|
Мин. компонент |
01005 |
|
|
Точность |
≥ 99,99% |
|
|
Скорость подсчёта |
< 10 с / катушка (7"–17") |
|
|
< 10 с (4 катушки по 7") |
||
|
Программное обеспечение |
Интеграция |
MES, ERP, WMS |
|
Промышленный ПК |
Монитор |
27" FHD LCD |
|
Электропитание |
Напряжение |
AC 110/220 В, 50/60 Гц |
|
Потребляемая мощность |
макс. 1,5 кВт |
|
|
Физические параметры |
Габариты (Ш×Г×В) |
800 × 1380 × 1950 мм |
|
Вес |
800 кг |
|
|
Безопасность и удобство |
Открытие двери |
Автоматическая, защита от защемления |
|
Подача компонентов |
Ручная |
|
|
Управление доступом |
Отпечаток пальца + пароль |
|
|
Радиационная безопасность |
< 1 мкЗв/ч |
|
|
Аксессуары |
Сканер штрихкодов, принтер, переносной дозиметр |
