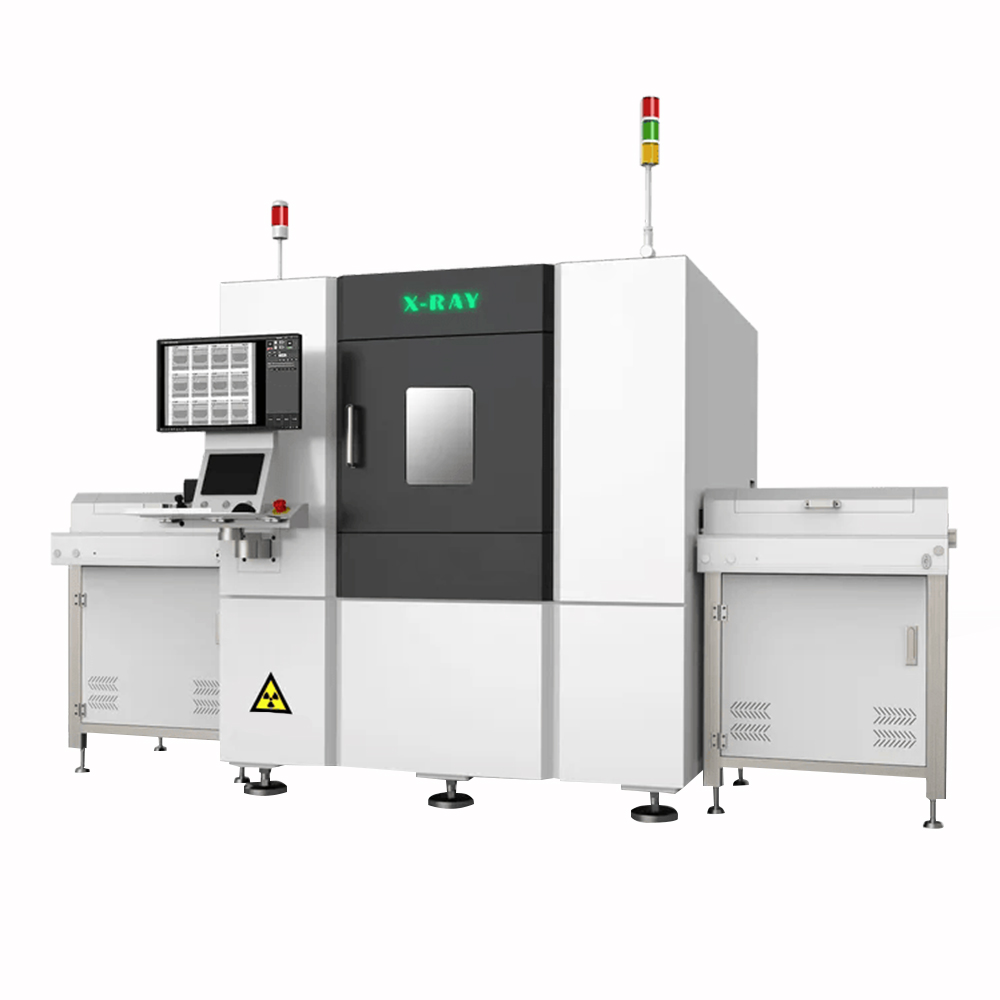

Система рентгеновского контроля Unicomp LX2000
Система рентгеновского контроля Unicomp LX2000 предназначена для автоматического контроля качества сборки печатных плат в линии, поиска дефектов пайки электронных компонентов, пустот, трещин, сколов, смещений и т.д.
Система использует закрытую микрофокусную рентгеновскую трубку с напряжением 110/130 кВ, мощностью 25/65 Вт и фокусным пятном ≤8 мкм. Плоскопанельный детектор 2.4 МП обеспечивает качественное изображение и увеличение до 200 х.
Ключевые особенности:
-
CNC-управление: программирование инспекции, удобный интерфейс.
-
Высокоскоростное позиционирование: проверка объекта за 0,4 секунды.
-
Быстрое программирование: редактирование программ, настройка алгоритмов инспекции одним нажатием.
-
Станция разбраковки и ремонта: хранит в себе данные о проверенных платах, компонентах, выявленных дефектах, позволяет классифицировать дефекты.
-
Статистический контроль процессов (SPC).
-
Поддержка MES, ERP
-
Трекинг: сканирование маркировки, сортировка бракованных изделий.
Система ориентирована на производственные участки и лаборатории, требующие высокой скорости, гибкости настройки и интеграции с производственными линиями.
|
Категория |
Параметр |
Значение |
|
Режим Работы |
Режим инспекции |
2D |
|
Общие параметры |
Габариты (Д×Ш×В) |
1450 × 1680 × 1850 мм |
|
Вес (с конвейером) |
≈ 3000 кг |
|
|
Питание |
220 В, 50 Гц |
|
|
Потребляемая мощность |
4,5 кВт |
|
|
Рентгеновская трубка |
Тип |
Закрытая |
|
Напряжение |
110 кВ / 130 кВ |
|
|
Максимальная мощность |
25 Вт / 65 Вт |
|
|
Фокусное пятно |
≤ 8 мкм |
|
|
Рентгеновская система |
Детектор |
Плоскопанельный (FPD) |
|
Монитор |
21" FHD LCD |
|
|
Увеличение системы |
до 200× |
|
|
Ширина конвейера |
80–500 мм |
|
|
Макс. зона инспекции |
600 × 500 мм |
|
|
Утечка излучения |
< 1 мкЗв/ч |
|
|
Управление |
Режим управления |
Джойстик, клавиатура, мышь |
|
Функции |
CNC-управление |
Программирование инспекции |
|
Скорость позиционирования |
0,4 секунды на проверку |
|
|
Программирование |
Алгоритмы по поиску пустот, заполняемости, замыканий и т.д. |
|
|
SPC |
Ремонтная станция или станция разбраковки |
|
|
Сетевое подключение |
MES, ERP |
|
|
Отслеживание продукции |
Сканирование, маркировка, сортировка |
|
|
Комплектация |
Рентгеновская трубка |
110 кВ или 130 кВ |
|
Дополнительно |
Загрузка/разгрузка |
Различное исполнение |
