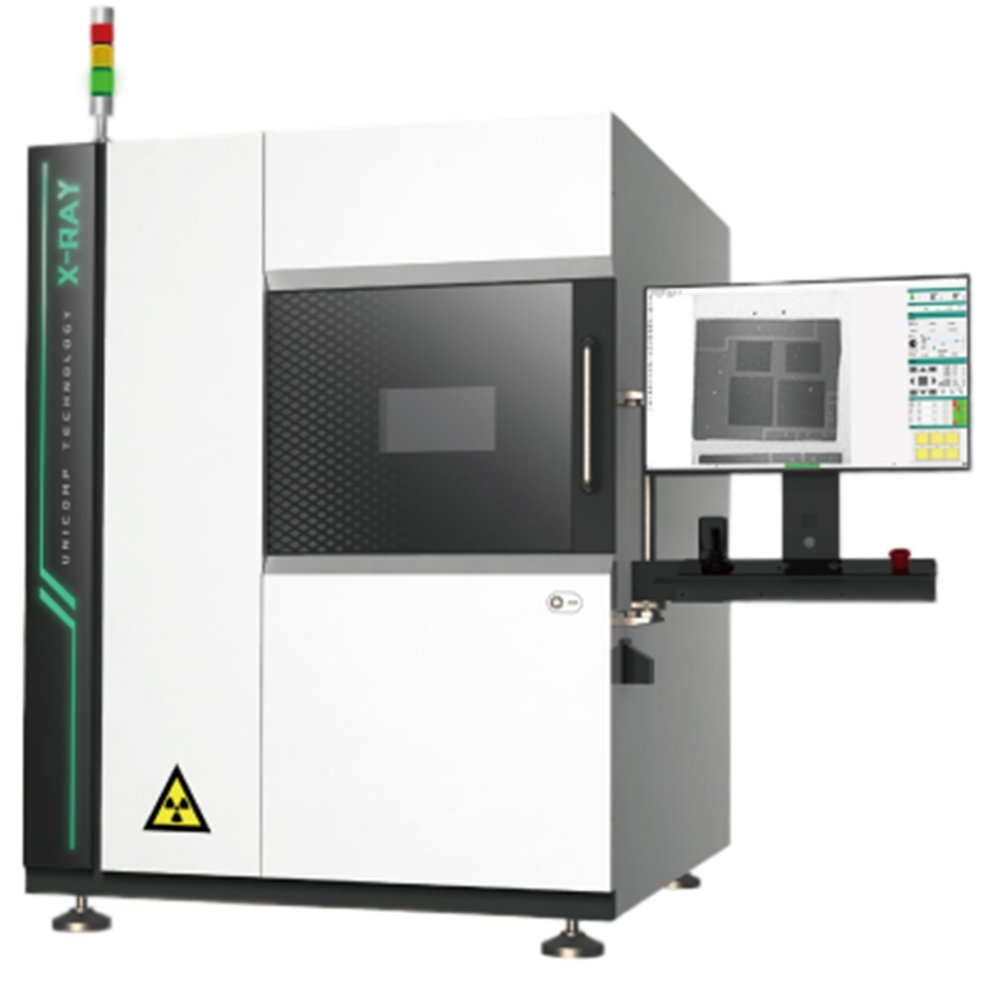

Установка рентгеновского анализа и контроля Unicomp AX8300MAX
Установка рентгеновского анализа и контроля Unicomp AX8300MAX предназначена для неразрушающего контроля полупроводниковых компонентов (IC, BGA, CSP, flip chip), SMT/DIP-сборки, литиевых батарей, автомобильных деталей, алюминиевых отливок, фотоэлектрических модулей, литьевых пластмасс, керамических изделий и прочих образцов.
Система использует герметичную рентгеновскую трубку напряжением 110 кВ, мощностью 25 Вт и минимальным разрешением 5 мкм. Плоскопанельный детектор с матрицей 1536×1536 и пикселем 84 мкм обеспечивает геометрическое увеличение до 47,7×.
Ключевые особенности:
-
Увеличенная рабочая область: максимальный размер загрузки и контроля Φ545 мм.
-
Горизонтальное вращение стола 360°.
-
Наклон детектора до 60° для аксонометрической инспекции.
-
Высокоскоростные CNC-возможности для автоматизированной пакетной инспекции.
-
Автоматический подсчёт пустот для BGA, QFN и других компонентов с выводом отчёта.
-
Инструменты измерения: расстояние, угол, диаметр, многоугольник и др.
-
Управление через мышь, клавиатуру и джойстик.
-
Отображение информации о процессе инспекции в реальном времени.
-
Двухканальный доступ по паролю или отпечатку пальца.
Система ориентирована на SMT производства, лаборатории контроля качества в различных отраслях промышленности.
|
Категория |
Параметр |
Значение |
|
Режимы работы |
Режим инспекции |
2D, 2.5D |
|
Рентгеновская трубка |
Тип |
Закрытая |
|
Напряжение |
110 кВ |
|
|
Макс. мощность |
25 Вт |
|
|
Мин. разрешение |
5 мкм |
|
|
Детектор |
Тип |
Плоскопанельный детектор |
|
Матрица пикселей |
1536 × 1536 |
|
|
Размер пикселя |
84 мкм |
|
|
Область детектора |
129 × 129 мм |
|
|
Макс. частота кадров |
30 кадров/с |
|
|
Изображение |
Геометрическое увеличение |
до 47,7× |
|
Механика и загрузка |
Макс. размер загрузки |
Φ545 мм |
|
Макс. область контроля |
Φ545 мм |
|
|
Наклон детектора |
до 60° (односторонний) |
|
|
Вращение стола |
Горизонтальное 360° |
|
|
Программное обеспечение |
Навигация и позиционирование |
Быстрое позиционирование по физическому изображению |
|
Автоматический подсчёт |
Пустоты для BGA, QFN и др., вывод отчёта |
|
|
CNC-автоинспекция |
Поддержка одиночных точек и матриц, графический вывод |
|
|
Отображение информации |
Процесс инспекции в реальном времени |
|
|
Инструменты измерения |
Расстояние, угол, диаметр, многоугольник и др. |
|
|
Электропитание |
Напряжение |
220 В ± 10%, 50/60 Гц |
|
Потребляемая мощность |
900 Вт |
|
|
Управление |
Способ управления |
Мышь + клавиатура + джойстик |
|
Промышленный ПК |
Монитор |
27" HD 4K |
|
Физические параметры |
Габариты (Ш×Г×В) |
≈ 1286 × 1540 × 1700 мм |
|
Вес |
≈ 1530 кг |
|
|
Безопасность |
Открытие двери |
Ручная |
|
Управление доступом |
Отпечаток пальца + пароль |
|
|
Радиационная безопасность |
< 1 мкЗв/ч |
