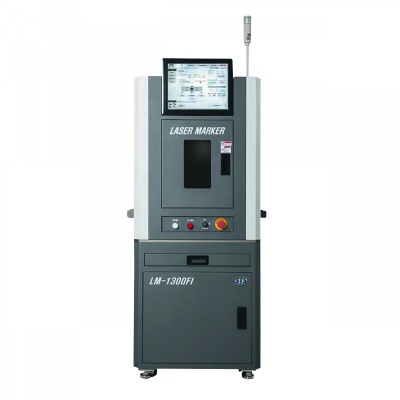

Система лазерной маркировки STS LM-1300FI
Скачать PDF
STS LM-1300FI - встраиваемая в линию система предназначена для автоматического нанесения маркировки на печатные платы с помощью лазера и отслеживания изделия на
дальнейших этапах производства и после сборки.
В состав системы включены:
• Волоконный лазер, способный наносить маркировку на поверхности из различных материалов;

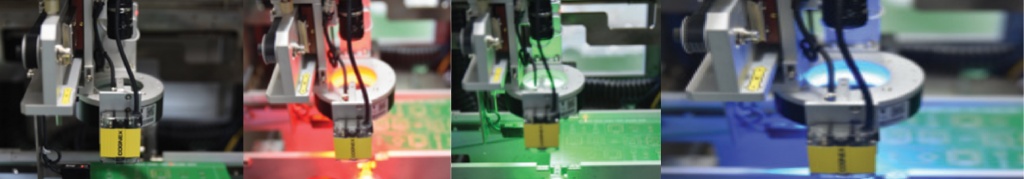

• Машинное зрение с программируемой RGB подсветкой для коррекции позиционирования и автоматической проверки читаемости маркировки после нанесения;
• Механизм автоматического переворота платы для нанесения маркировки с обеих сторон в одном цикле;
• Верхняя очистка поверхности платы с ионизатором.

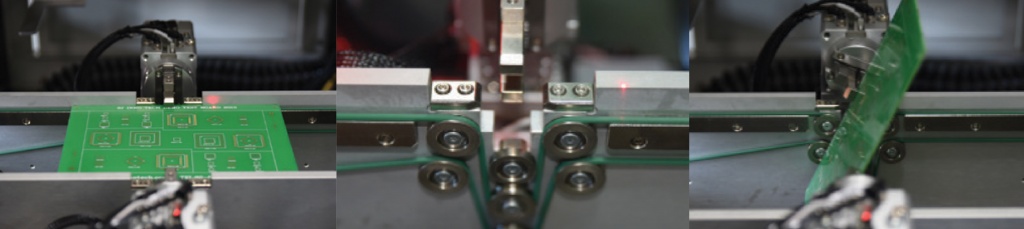

Машинное зрение
Механизм автоматического переворота платы
Встроенная очистка поверхности платы с ионизатором, оптоволоконный лазер
Спецификация модели STS LM-1300FI
|
Параметры |
STS LM-1300FI
|
|
Максимальный размер печатной платы
|
300 х 300 мм (опционально 560 х 460 мм) |
|
Тип лазера
|
Оптоволоконный
|
|
Мощность лазера / Длина волны
|
20 Вт / 1064 нм
|
|
Срок службы лазера
|
100 000 часов
|
|
Система машинного зрения
|
Коррекция позиционирования маркировки по реперным меткам и проверка маркировки после нанесения |
|
Конвейер
|
С автоматической регулировкой ширины и функцией переворота для нанесения маркировки с обеих сторон |
|
Система управления
|
Промышленный ПК, сенсорный экран
|
|
Интеграция в MES системы
|
Опция
|
|
Потребление электроэнергии
|
1 фаза; 220 В; 50 Гц; 1 кВт
|
|
Давление и расход воздуха
|
0,5 МПа; 80 л/мин
|
|
Габариты |
760 х 1100 х 1700 мм
|
|
Вес |
900 кг
|
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
