GLMS Система лазерной маркировки

GLMS Система лазерной маркировки

Getech GLMS - это универсальная система для лазерной маркировки печатных плат с высокой позиционной точностью и повторяемостью. Система предназначена для использования в составе линии в самом начале производственного процесса для отслеживания плат на последующих этапах сборки. Способна обрабатывать как тяжелые платы больших размеров, так и ультратонкие, гибкие печатные платы. СО2-лазер мощностью 30 Вт идеально подходит для любых типов поверхностей.

Система позволяет наносить маркировку различных форматов с высокой скоростью: буквенно-цифровую маркировку, линейные штрихкоды, 2D Matrix- и QR-коды, специальные символы, а также произвольные изображения. Сразу же после нанесения система машинного зрения и встроенный сканер проверяет читаемость маркировки перед тем, как плата будет выпущена дальше.

Для достижения максимальной эффективности рабочий конвейер рассчитан на обработку мультиплицированных плат размерами до 550х570 мм. Благодаря механизму автоматического переворота платы маркировку можно наносить с обеих сторон в одном цикле.

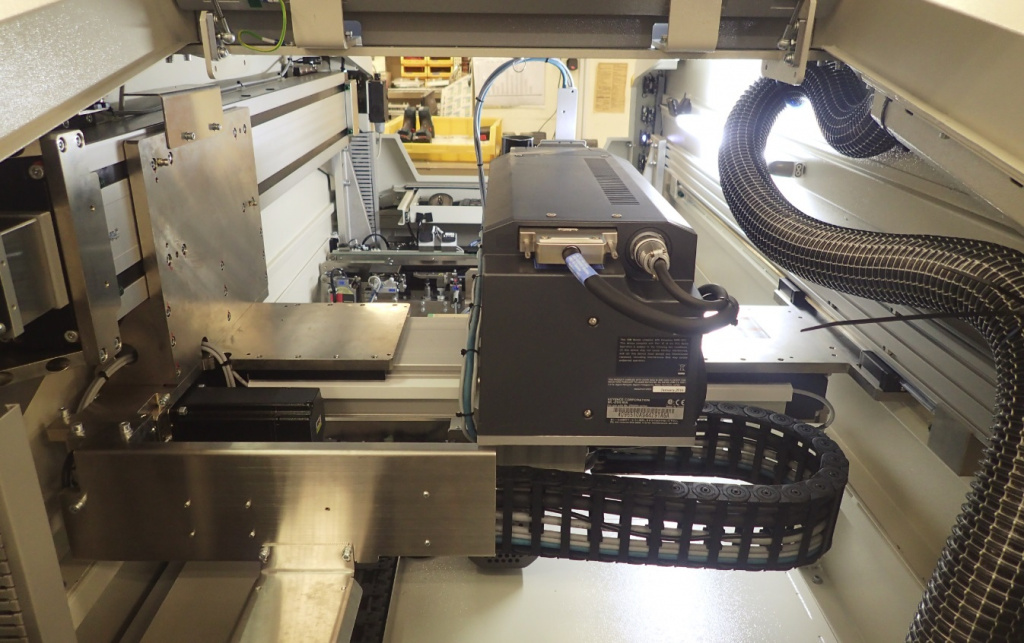

Мощные сервоприводы перемещения лазерной головы по осям X и Y, возможность автоподстройки высоты по оси Z.

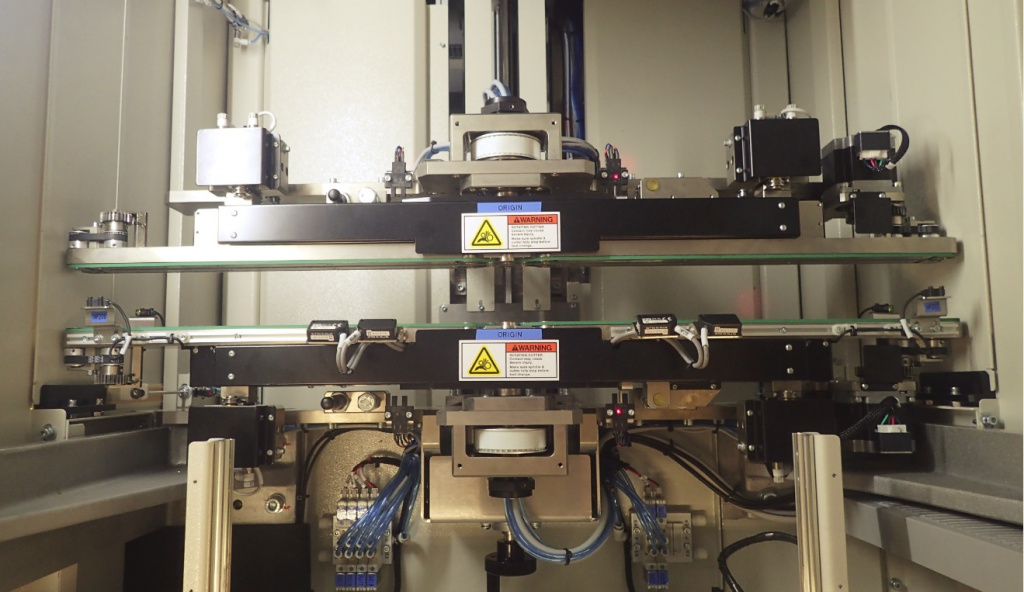

Конвейер с функцией переворота платы для нанесения маркировки с обеих сторон в одном рабочем цикле.

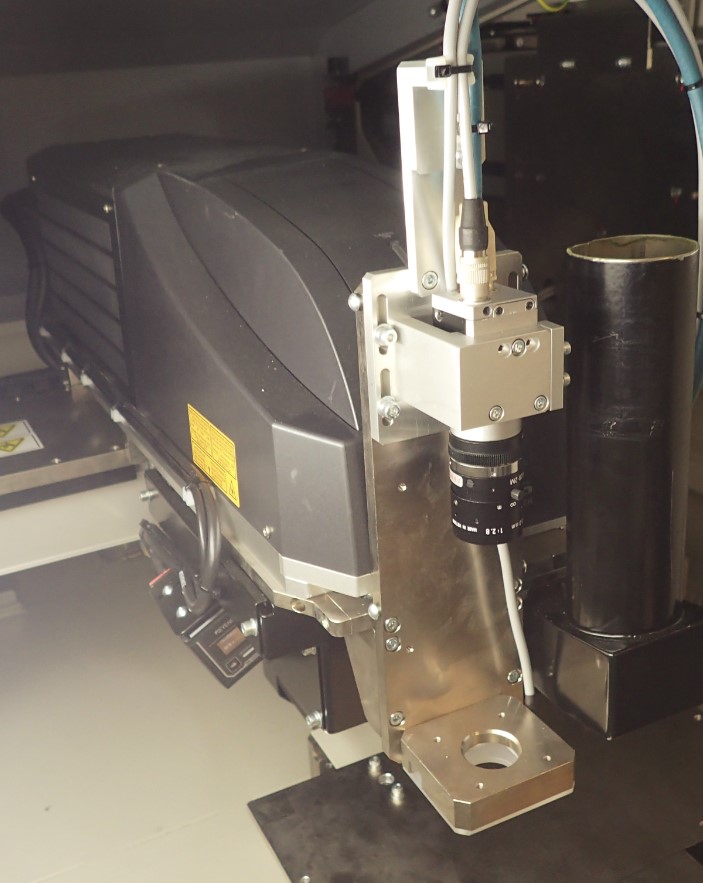

Система машинного зрения для обучения позиций маркировки, коррекции позиционирования по реперным меткам и подтверждения читаемости маркировки после нанесения, подключение вытяжки для удаления дыма в процессе маркировки.

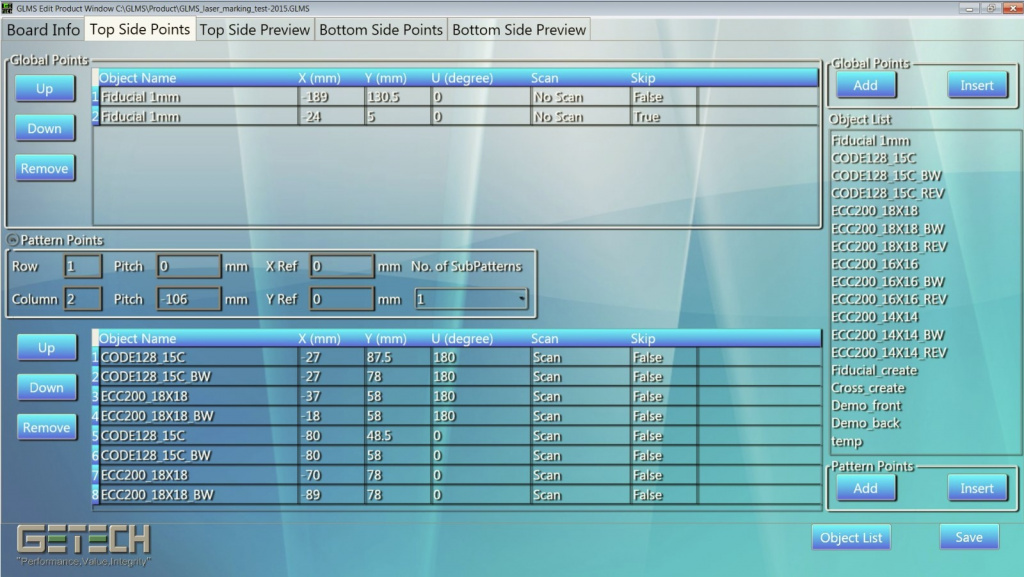

Простое и понятное ПО оператора для настройки параметров рабочего процесса.



Спецификация модели:

Параметры

Getech GLMS

Точность маркировки XY

±0.01 мм

Повторяемость маркировки XY

±0.02 мм

Макс. размер платы при односторонней маркировке

550 х 570 мм

Макс. размер платы при двухсторонней маркировке

450 x 400 мм

Толщина платы

0,8 - 4 мм

Вес платы

до 4 кг

Макс. высота компонентов сверху или снизу

30 мм

Технологические поля для конвейера

3 мм с каждой стороны

Тип лазера

CO2 10,6 мкм 30 Вт Класс 4

Рабочее поле лазера

120 х 120 мм

Типы маркировки 1D штрихкодов

Code39, Code128, ITF, 2of5, NW7, JAN

Типы маркировки 2D штрихкодов

QR Code, Micro QR Code, ECC200 DataMatrix, GS1 DataMatrix

Нанесение изображений

из файлов BMP/JPEG/PNG/TIF

Электропитание

220 В 1ф 5 кВт

Сжатый воздух

0,6 МПа 100 л/мин

Габаритные размеры ДхШхВ

820 х 1800 х 1550 мм

Вес

600 кг
