Система лазерной маркировки SLM-350VT

Система лазерной маркировки SLM-350VT

Скачать PDF


Полностью автоматический встраиваемый в линию лазерный маркировщик SLM-350VT предназначен для нанесения маркировки на печатные платы и отслеживания изделия на дальнейших этапах производства и после сборки.






В состав системы включены:

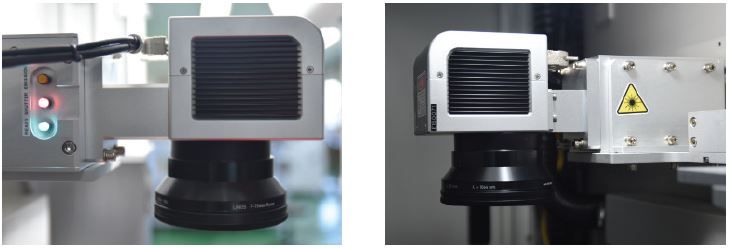

• Волоконный лазер, способный наносить маркировку на поверхности из различных материалов

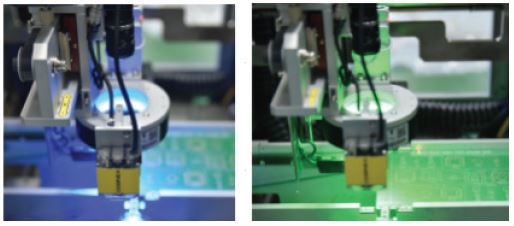

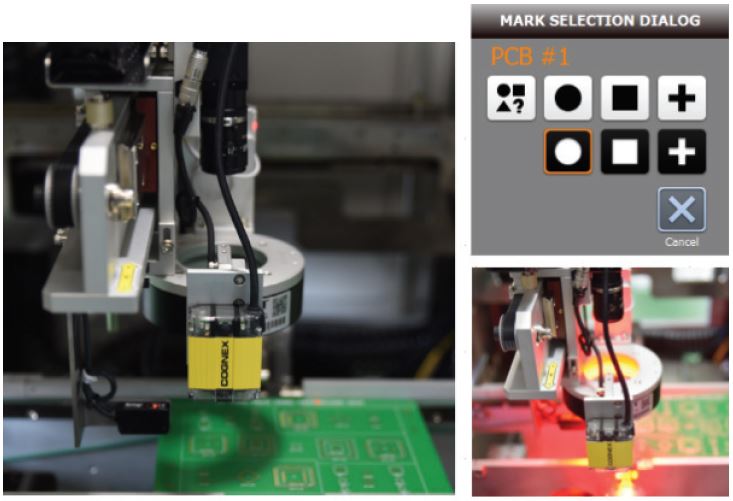

• Машинное зрение с программируемой RGB подсветкой для коррекции позиционирования и автоматической проверки читаемости маркировки после нанесения

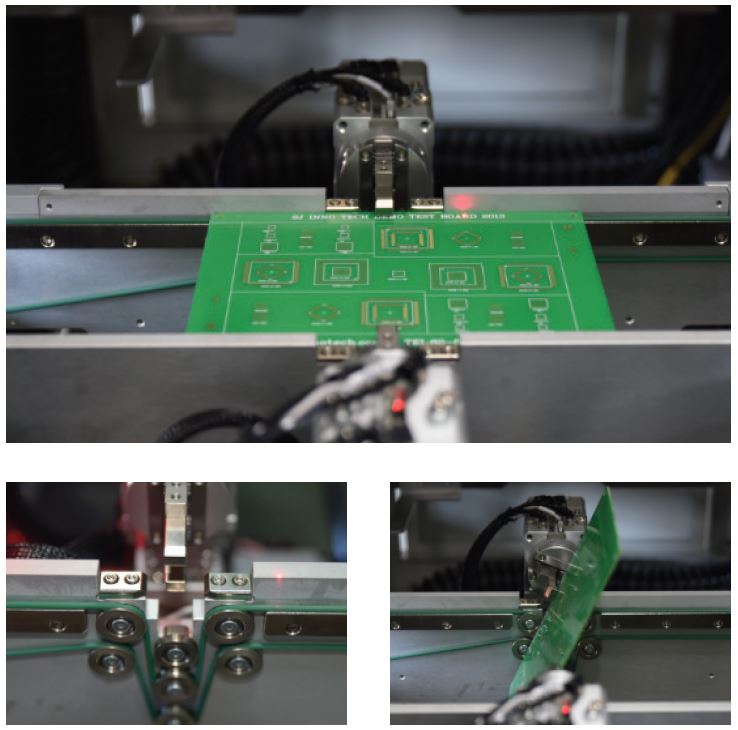

• Механизм автоматического переворота платы для нанесения маркировки с обеих сторон в одном цикле

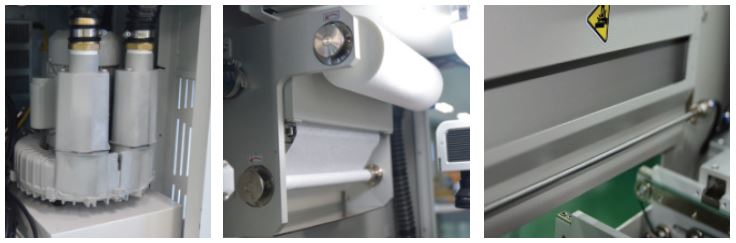

• Верхняя очистка поверхности платы с ионизатором


Техническая спецификация

Параметры

SLM-350VT

Размеры ПП

50 х 50 - 350 х 250 мм

Толщина ПП

0,8 - 6 мм

Вес ПП

До 2 кг

Тип лазера

Волоконный

Мощность лазера

20 Вт

Длина волны

1060 нм

Ширина линии маркировки

50 - 150 мкм

Виды маркировки

1D и 2D штрихкоды (Code 128, EAN13, DataMatrix, QR и другие), текст, изображение

Срок службы лазера

Не менее 75000 часов

Электропитание

220 В; 1 ф; 50 Гц; 10 А

Сжатый воздух

0,5 МПа, до 30 л/мин

Подключение к вытяжной вентиляции

1 выход D=50 мм, не менее 170 м3/ч

Габаритные размеры

720 х 1600 х 1800 мм

Вес

260 кг
