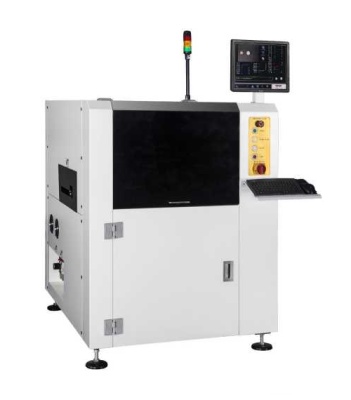

Автоматический трафартеный принтер HTGD Н450
Цена по запросу
Нет в наличии
Отправить запрос
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Нанесение паяльной пасты методом трафаретной печати является одной из важнейших операций в технологии поверхностного монтажа. Отклонения от процесса на этом этапе являются основной причиной дефектов сборки (в среднем до 70%). Правильный выбор инструмента для трафаретной печати позволит увеличить выход годной продукции и снизить затраты на ремонт дефектных узлов. <br>
<span style="font-family: "Arial Black", Gadget;">
<h3>Ключевые характеристики автоматического трафаретного принтера:</h3>
</span>• Система машинного зрения: видеокамера с распознаванием реперных точек для корректного определения смещения платы относительно трафарета и их последующего автоматического совмещения с максимальной точностью;<br>
• Система очистки трафарета: наличие автоматической очистки апертур трафарета снижает вероятность недостаточного («забитые» апертуры) или избыточного (затекание пасты под трафарет) количества пасты на контактных площадках;<br>
• Стабильная прецизионная механика - основа точности и повторяемости процесса;<br>
• Простое и понятное программное обеспечение для быстрого старта или переналадки производства;<br>
• Надежная работа электрических и электронных аппаратных узлов. Полностью автоматические трафаретные принтеры Н450/610 оснащены высокоточной серво приводной механикой и системой машинного зрения для быстрого и точного совмещения платы и трафарета. Разрешение сервоприводов достигает +/- 0,005 мм, а операция совмещения занимает менее 7 с. Принтеры позволяют работать с платами с минимальными размерами контактных площадок под чип-компоненты 0201 (0,6 х 0,3 мм) и микросхемы с шагом выводов 0,3 мм. Удобный пользовательский интерфейс позволяет легко задавать и корректировать ключевые параметры нанесения: размеры платы и рамки с трафаретом, высоту давление и скорость прохода ракеля, периодичность автоматической очистки и т. д. <br>
<br>
<h3> Технические характеристики :</h3>
<table>
<tbody>
<tr class="table-title">
<td>
</td>
<td>
Н450
</td>
<td>
Н610
</td>
</tr>
</tbody>
<tbody>
<tr>
<td>
Мин. размеры платы Д х Ш, мм
</td>
<td>
50 х 50
</td>
<td>
80 х 80
</td>
</tr>
<tr>
<td>
Макс, размеры платы Д х Ш, мм
</td>
<td>
450 х 340
</td>
<td>
610x610
</td>
</tr>
<tr>
<td>
Толщина платы, мм
</td>
<td>
0,4-6
</td>
<td>
0,4-14
</td>
</tr>
<tr>
<td>
Допустимый изгиб платы
</td>
<td>
1%
</td>
<td>
1%
</td>
</tr>
<tr>
<td>
Макс, вес платы, кг
</td>
<td>
6
</td>
<td>
6
</td>
</tr>
<tr>
<td>
Макс, высота компонентов с нижней стороны, мм
</td>
<td>
16
</td>
<td>
25
</td>
</tr>
<tr>
<td>
Высота конвейера, мм
</td>
<td>
900±40
</td>
<td>
900±40
</td>
</tr>
<tr>
<td>
Фиксация платы на рабочем столе
</td>
<td>
сверху/по бокам
</td>
<td>
сверху/по бокам
</td>
</tr>
<tr>
<td>
Поддержка платы
</td>
<td>
магнитные блоки + вакуумная поддержка(опция)
</td>
<td>
магнитные блоки + вакуумная поддержка(опция)
</td>
</tr>
<tr>
<td>
Размер рамки трафарета мин - макс, мм
</td>
<td>
370 х 470 - 737 х 737
</td>
<td>
370 х 470 - 737 х 864
</td>
</tr>
<tr>
<td>
Типы ракелей
</td>
<td>
стапьной/попиурета новый, угол 45755760°
</td>
<td>
стальной/полиурета новый, угол 45755760°
</td>
</tr>
<tr>
<td>
Ширина ракеля, мм
</td>
<td>
220 - 450
</td>
<td>
220 - 450
</td>
</tr>
<tr>
<td>
Высота ракеля, мм
</td>
<td>
65±1
</td>
<td>
65±1
</td>
</tr>
<tr>
<td>
Толщина ракеля, мм
</td>
<td>
0,25
</td>
<td>
0,25
</td>
</tr>
<tr>
<td>
Скорость отделения платы, мм/с
</td>
<td>
0,02-12
</td>
<td>
0,02-12
</td>
</tr>
<tr>
<td>
Скорость движения ракеля, мм/с
</td>
<td>
6-200
</td>
<td>
6-200
</td>
</tr>
<tr>
<td>
Давление ракеля, кг
</td>
<td>
0,5 - 20
</td>
<td>
0,5 - 20
</td>
</tr>
<tr>
<td>
Поле обзора камеры, мм
</td>
<td>
6,4 х 4,8
</td>
<td>
10,24 х 6,4
</td>
</tr>
<tr>
<td>
Тип совмещения
</td>
<td>
подвижый стол
</td>
<td>
подвижная рамка трафарета
</td>
</tr>
<tr>
<td>
Диапазон совмещения
</td>
<td>
ХУ:±7 мм, 0:±2.О°
</td>
<td>
ХУ:±10 мм, 0:±2.О°
</td>
</tr>
<tr>
<td>
Видеосистема
</td>
<td>
двунаправленная CCD камера с распознаванием изображения
</td>
<td>
двунаправленная CCD камера с распознаванием изображения
</td>
</tr>
<tr>
<td>
Точность сервоприводов совмещения, мм
</td>
<td>
±0.01
</td>
<td>
±0.005
</td>
</tr>
<tr>
<td>
Повторяемость, мм
</td>
<td>
±0.025
</td>
<td>
±0.01
</td>
</tr>
<tr>
<td>
Время цикла (без учета прохода ракеля), с
</td>
<td>
7
</td>
<td>
7
</td>
</tr>
<tr>
<td>
Среднее время переналадки, мин
</td>
<td>
5
</td>
<td>
5
</td>
</tr>
<tr>
<td>
Электропитание
</td>
<td>
220 В±10%, 50/60 Гц, 3,3 кВт (пиковая мощность)
</td>
<td>
220 В±10%, 50/60 Гц, 3,3 кВт (пиковая мощность)
</td>
</tr>
<tr>
<td>
Сжатый воздух
</td>
<td>
0,4 - 0,6 МПа, трубка 10 мм
</td>
<td>
0,4 - 0,6 МПа, трубка 10 мм
</td>
</tr>
<tr>
<td>
Габаритные размерыДх Ш х В, мм
</td>
<td>
1140х 1400х 1480
</td>
<td>
1220 х 1660 х 1435
</td>
</tr>
<tr>
<td>
Вес, кг
</td>
<td>
1000
</td>
<td>
1320
</td>
</tr>
</tbody>
</table>
