Автоматические трафаретные принтеры SJ Innotech HP-520SII и HP-520E

Автоматические трафаретные принтеры SJ Innotech HP-520SII и HP-520E

Скачать PDF

Высокоскоростные прецизионные автоматические принтеры SJ Innotech предназначены для нанесения паяльной пасты на контактные площадки печатных плат.

В 2019 году состоялось обновление самой популярной модели SJ Innotech HP-520S: появилась версия HP-520SII.

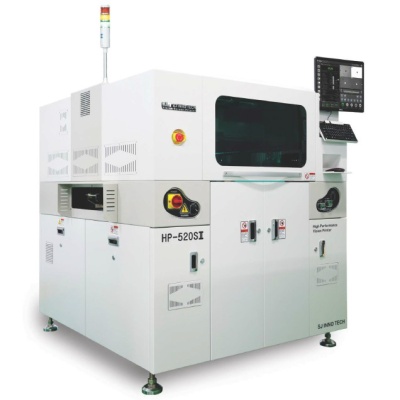

Улучшенная версия HP-520SII

Отличается от предшественника HP-520S повышенной точностью позиционирования сервоприводов (±10 мкм против ±12,5 мкм), скоростным конвейером, сокращающим минимальное время цикла за счёт ускоренного перемещения платы и системой вакуумного прижима трафарета к рабочему столу в момент нанесения пасты.

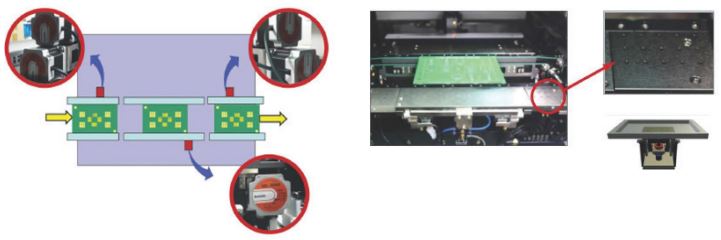

Скоростной конвейер

Вакуумный прижим трафарета

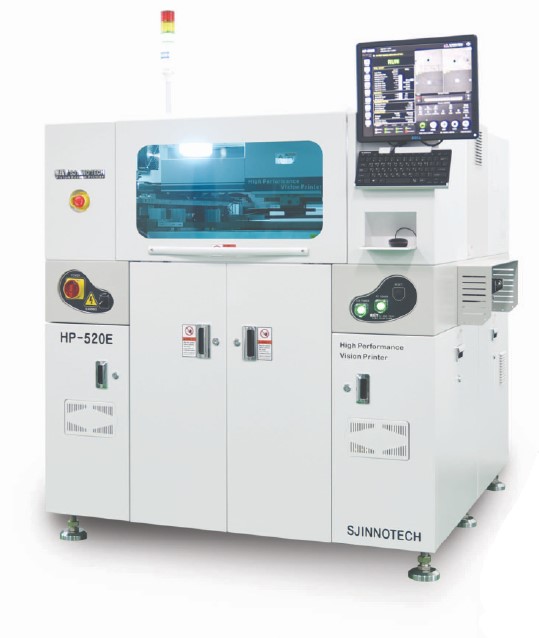

Упрощенная версия HP-520E


Массовый выпуск этого трафаретного принтера позволил снизить себестоимость производства за счет оптовых закупок основных комплектующих. Были внесены изменения в конструкцию, некоторые узлы упрощены, а процесс сборки оптимизирован. При этом все главные технические характеристики остались теми же, что и у «старшей» модели. Скорость, точность и повторяемость нанесения пасты по-прежнему позволяют работать с платами любой сложности. Минимальный размер чипа - 01005, шаг выводов ИС - 0,3 мм, точность совмещения ±12,5 мкм.


Система совмещения трафарета и платы: рамка с трафаретом и рабочий стол перемещаются с помощью прецизионных сервоприводов.




Запатентованный механизм выравнивания и фиксации платы на рабочем столе.

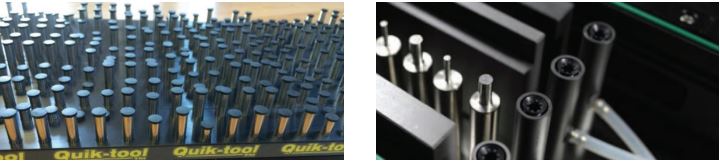

Поддерживающие блоки различной формы, в т.ч. самовыравнивающиеся пневмопины или вакуумные присоски для фиксации и поддержки тонких плат (опционально)

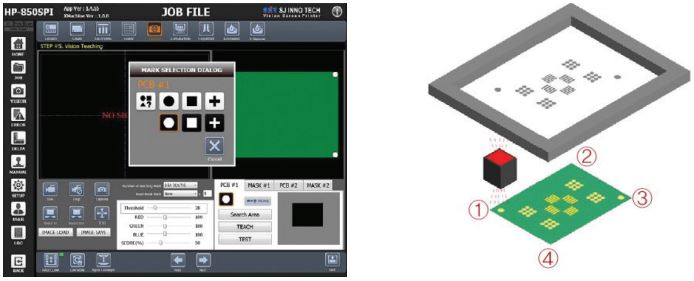

Система машинного зрения с управляемой цветной подсветкой



Контроль скорости и давления ракеля с обратной связью и возможностью изменения этих параметров по ходу движения

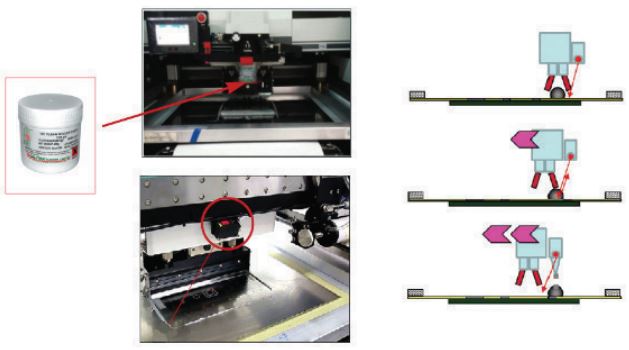

Система измерения количества пасты на трафарете с автоподачей (опционально)



Климат-контроль в рабочей зоне (опционально)

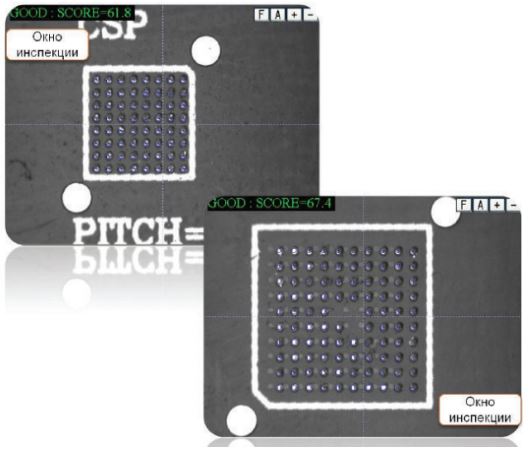

Оптический 2D контроль результата нанесения пасты

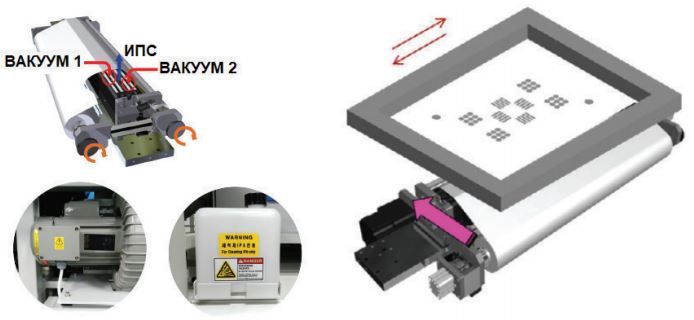

Система автоматической очистки трафарета с двойным вакуумным соплом и подачей моющего средства

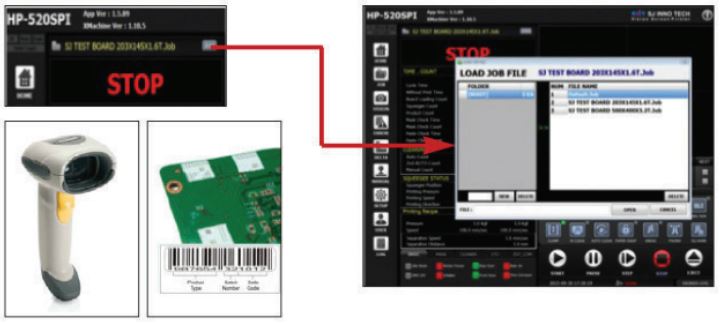

Загрузка рабочей программы и подтверждение используемых материалов с помощью сканера штрихкодов



Спецификация модели HP-520E

Параметры

HP-520SII

HP-520E

Точность и повторяемость

2.0 Cpk@ ± 10 мкм 6-сигма

2.0 Cpk@ ± 12,5 мкм 6-сигма

Время цикла (без учета нанесения)

5 с

7 с

Размеры платы ДхШ

50х50 - 520х420 мм

Толщина платы

0,3 - 6,5 мм

Макс. вес платы

2 кг

Макс. высота компонентов с нижней стороны

30 мм

Размеры трафаретных рамок

Д: 600, 650, 736 мм;

Ш: 550, 736 мм

Типы ракелей

Нержавеющая сталь 0,2 - 0,3 мм, полиуретан

Давление ракелей

0,1 - 50 кг  (шаг 0,1) с возможностью изменения по ходу движения

Скорость движения ракелей

1 - 150 мм/с (шаг 0,1) с возможностью изменения по ходу движения

Скорость отделения платы

1 - 150 мм/с (шаг 0,1) с возможностью ступенчатого отделения

Видеосистема

CCD-камера 11х8 мм с цветной подсветкой

Реперные метки

0,4 - 5 мм, стандартная форма (круг, квадрат и т.п) и произвольная форма (Pattern Matching)

Контроль нанесения пасты

2D инспекция: наличие/отсутствие пасты на площадках

Система очистки трафарета

автоматическая: вакуум + сжатый воздух + подача моющего средства

Энергопотребление

220 В 1ф 6 кВт

Сжатый воздух

0,5 МПа 40 л/мин

Габаритные размеры ДхШхВ, мм

1560х1505х1490 мм

1540х1635х1460 мм

Вес, кг

1200 кг

1350 кг



Базовая комплектация:

  • Система машинного зрения для совмещения платы и трафарета;
  • Функция 2D инспекции наличия пасты на площадке;
  • Система контроля давления ракеля с обратной связью;
  • 2 комплекта ракелей;
  • Система автоматической очистки трафарета (вакуум+воздух+влажная);
  • 1 рулон безворсовой бумаги для системы очистки трафарета;
  • ПО оператора на русском языке;
  • Набор ЗИП 1-го уровня (датчики, ремни и т.п.)


Перечень опций:

  • Климат-контроль (поддержание заданных температуры и влажности);
  • Пневматическая система самовыравнивающихся пинов для поддержки платы;
  • Автоматический дозатор пасты на трафарет с контролем количества (с помощью лазера);
  • Автоматический дозатор пасты или клея на контактные площадки;
  • Система чтения штрихкодов для отслеживания продукции.
