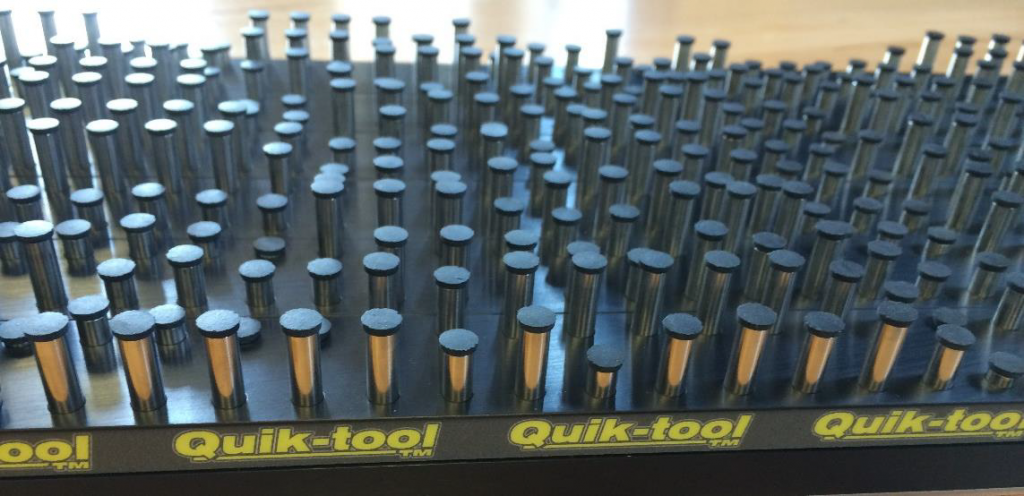

Система автоматической поддержки печатных плат Quik-tool™

Система автоматической поддержки печатных плат Quik-tool™

Система представляет собой набор самовыравнивающихся пневматических пинов, предназначенных для поддержки одно- и двусторонних плат при операциях нанесения паяльной пасты, монтаже компонентов или инспекции. Допустимая нагрузка в 2 кг на пин обеспечивает надежнyю поддержку нижней поверхности платы, компенсируя ее искривление и внешнюю вибрацию. Автоматический режим выстраивает высоту пинов в зависимости от рельефа нижней стороны каждой платы, значительно упрощая и ускоряя переналадку оборудования на другое изделие, особенно при двустороннем монтаже.


Успешно применяется совместно с:

  • Автоматическими трафаретными принтерами SJ Innotech, Fuji, Juki, DEK, Ekra и т. п;
  • Установщиками SMD компонентов Mirae, Siplace, Panasonic, Yamaha и т.п;
  • Системами АОИ и SPI Mirtec, Omron,Viscom и т.п.

Включает в себя:

  • Контроллер для подключения до 6 поддерживающих модулей со встроенным регулятором давления и датчиком для автоматического срабатывания поддержки;
  • Набор поддерживающих модулей 31,8х381 мм, 31,8х 457 мм или 31,8х533 мм с шагом пинов 12x18 мм (конфигурация определяется в зависимости от типа оборудования);
  • Все необходимые соединительные трубки и провода для мгновенной инсталляции системы;
  • Комплект запасных ESD наконечников пинов.

Срок гарантии - 3 года.
