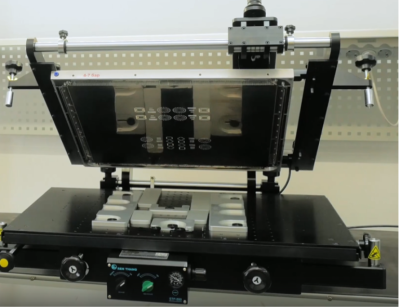

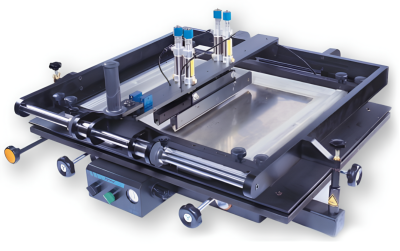

Ручной трафаретный принтер STP-550

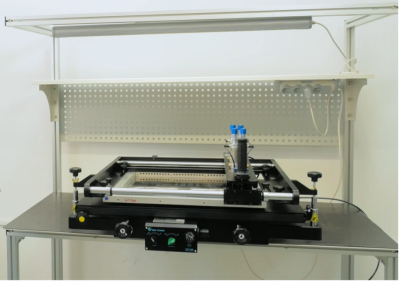

Трафаретный настольный принтер STP-550 идеально подходит для мелко и средне-серийных производств.

Благодаря своему настольному формату его можно разместить на любом рабочем столе, что экономит пространство и делает работу с ним максимально удобной.
Принтер работает без подключения к электросети, требуя только подачи сжатого воздуха с давлением 5–7 атмосфер, что делает его автономным и удобным в использовании даже в условиях ограниченного энергоснабжения.

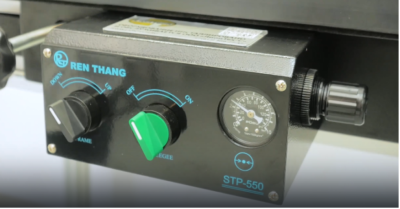

Панель управления включает в себя:

Зеленый тумблер — активирует систему автоматического подъема-опускания ракелей.

Черный тумблер — автоматически открывает крышку.

Рукоятка управления входящим давлением и манометр помогают точно контролировать процесс.

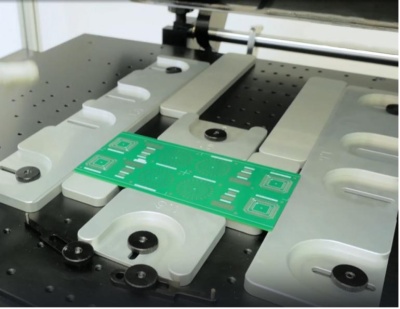

Система фиксаторов обеспечивает точное размещение печатных плат, что минимизирует время настройки. Регулировка совмещения апертур с контактными площадками платы с помощью удобных рукояток настройки положения осей X и Y. Подъем и опускание с пневматическим управлением для загрузки/выгрузки печатных плат.

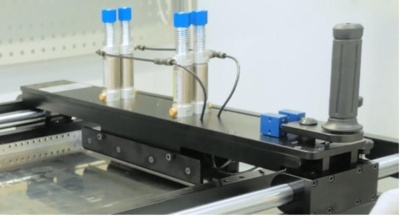

Двойные ракели с независимыми регуляторами давления. Держатели ракелей, установленные на линейных направляющих, поддерживают постоянную высоту и давление на протяжении всего процесса нанесения паяльной пасты.

Благодаря точной системе подъема-опускания ракелей под постоянным давлением, STP-550 обеспечивает превосходную повторяемость результатов. STP-550 — это ваш шаг к совершенству в трафаретной печати!

Параметры	STP-550
Макс. размеры ПП	356×430 мм
Макс. размеры трафарета	600х600 мм
Повторяемость процесса	8 мкм
Ход платформы с ПП по осям X и Y	12.5 мм
Ход платформы с ПП по оси Z	19 мм
Воздух	4-6 Бар
Габаритные размеры	840x920x250 мм
Масса	60 кг
