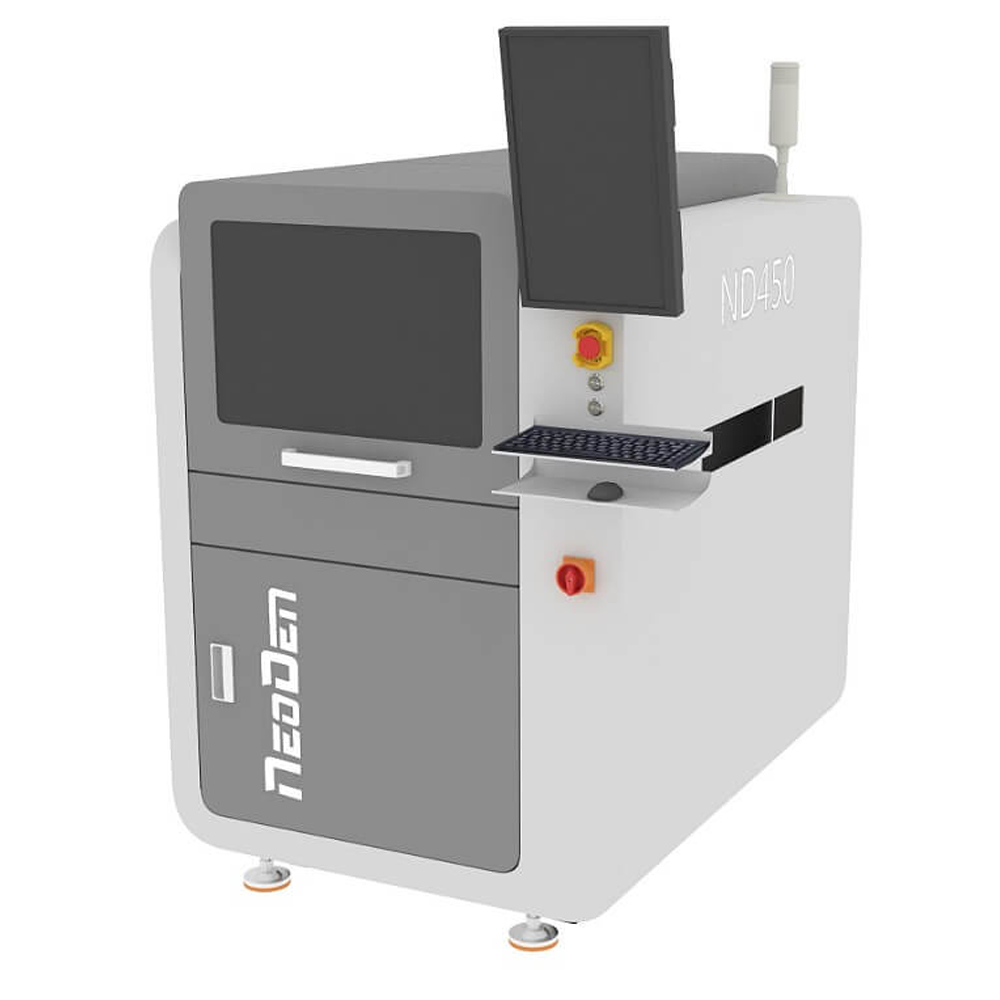

Высокоточный принтер паяльной пасты для R&D-лабораторий, опытного и мелкосерийного производства NeoDen ND450

Современное массовое производство электроники всё чаще сталкивается с жёсткими требованиями к качеству нанесения паяльной пасты. Это связано с усложнением компонентной базы и регулярным использованием сложных микросхем даже в небольших заказах. Возможностей ручной печати становится недостаточно: брак в виде перемычек или недостатка пасты критически сказывается на качестве готовой продукции.

Автоматический принтер ND450 — это универсальное решение для современного предприятия. Он легко заменит ручной станок на начальном этапе, а при масштабировании бизнеса без проблем встроится в автоматическую линию поверхностного монтажа (SMT). При этом оборудование остаётся простым в освоении и доступным по цене для компаний любого уровня.

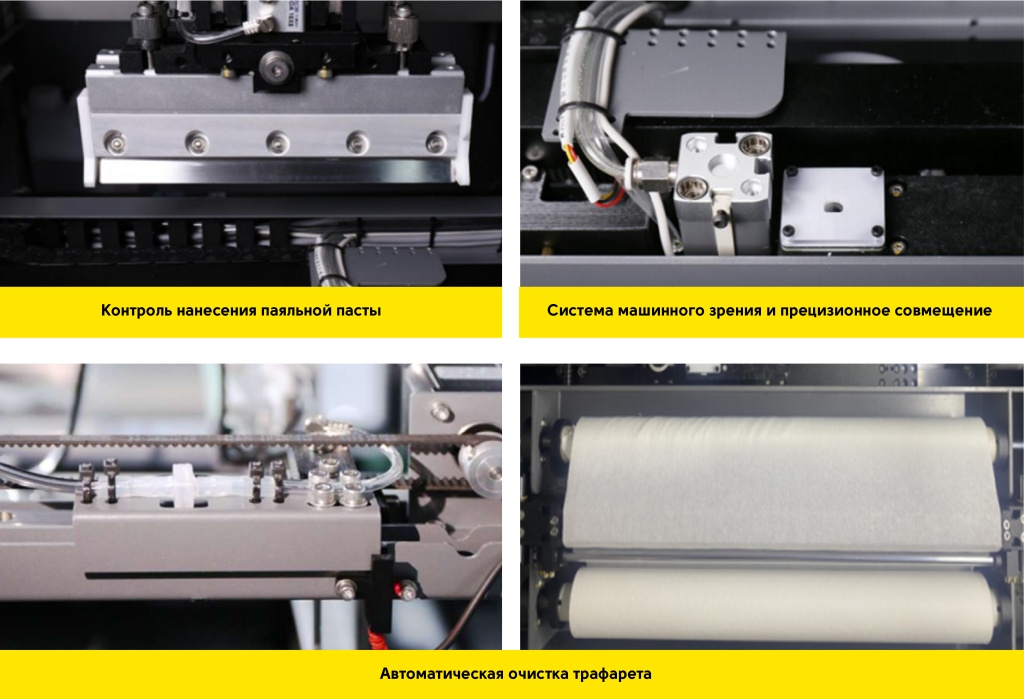

Контроль нанесения паяльной пасты:

В принтере NeoDen ND450 реализована плавающая печатная голова с двумя независимыми двигателями прямого привода. Система в режиме реального времени контролирует давление каждого ракеля в диапазоне от 0,5 до 10 кг, мгновенно компенсируя малейшие неровности или прогиб платы. Полноценная обратная связь с электроникой станка исключает человеческий фактор: паста наносится с абсолютно одинаковым усилием от первого до тысячного прохода.

Система машинного зрения и прецизионное совмещение:

NeoDen ND450 оснащён высокоскоростной двунаправленной оптической системой (камеры смотрят одновременно вверх и вниз) с полем зрения 10×10 мм. Интеллектуальная 6-канальная независимая подсветка автоматически адаптируется под любые типы поверхностей — от матового текстолита до глянцевого золочения и блестящих граней трафарета. Система мгновенно распознает не только стандартные реперные знаки, но и обычные дорожки, площадки или сквозные отверстия. Точность калибровки по зрению составляет ±0,02 мм, а точность повторения печати — ±0,025 мм. Это позволяет без риска собирать платы с компонентами 0201, BGA и QFP с шагом выводов менее 0,3 мм. Принтер обеспечивает попадание пасты ровно в центр площадки.

Автоматическая очистка трафарета:

Загрязнение нижней стороны трафарета — главная причина образования перемычек паяльной пасты. В ND450 этот процесс полностью автоматизирован. Встроенная система поддерживает три режима очистки: сухую, влажную (с подачей промывочной жидкости) и вакуумную. Длина пластины протирки адаптирована под рабочий ход ракеля, а алгоритм и периодичность очистки программируются индивидуально под каждый трафарет и тип пасты напрямую из меню. Станок сам поддерживает трафарет в идеальной чистоте без участия оператора. Значительно сокращается риск образования перемычек между выводами микросхем: это экономит дорогостоящее время — линия не простаивает ради ручной протирки спиртом.

 Технические характеристики NeoDen ND450:

Параметры	ND450
Максимальный размер печатной платы	450 × 350 мм
Минимальный размер печатной платы	50 × 50 мм
Толщина печатной платы	0,4 – 4 мм
Коробление (деформация) платы	< 1%
Максимальный вес платы	4 кг
Зазор по краю платы (технологическая полоса)	5 мм
Максимальный зазор снизу платы (высота компонентов)	25 мм
Максимальный размер рамки	Д 650 × Ш 550 мм
Минимальный размер рамки	400 × 300 мм
Высота транспортировки	885 – 920 мм
Направление транспортировки	Слева-направо (L-R), Справа-налево (R-L), Слева-налево (L-L), Справа-направо (R-R)
Скорость транспортировки	0 – 400 мм/с
Режим конвейера	Односекционный
Метод фиксации платы	Пружинный фиксатор + ручная регулировка под толщину платы
Система ракелей	Два независимых двигателя с прямым приводом
Тип ракеля	Стальной или резиновый (угол наклона 45° / 50° / 60° под требования техпроцесса)
Высота ракеля	65 + 1 мм
Толщина ракеля	0,25 мм (для стального ракеля из нержавеющей стали)
Длина используемых ракелей	200 – 450 мм
Режим печати	Одинарный или двойной проход ракеля
Давление при печати	0,5 – 10 кг
Рабочий ход ракеля (длина печати)	420 мм
Скорость печати	1 – 100 мм/с
Повторяемость результатов печати	± 0,025 мм
Повторяемость совмещения по камерам	± 0,02 мм
Скорость отделения трафарета	0,1 – 30 мм/с
Длина отделения трафарета	0 – 10 мм
Режимы очистки трафарета	Сухая, влажная, вакуумная
Длина пластины протирки трафарета	250 мм (опционально 386 мм)
Оптическая система (Камера)	Двунаправленные камеры (вверх/вниз) для распознавания реперных меток
Поле зрения камеры (FOV)	10 × 10 мм
Типы распознаваемых реперных знаков	Стандартные формы, контактные площадки, отверстия трафарета
Диапазон юстировки платформы	X: ± 10 мм; Y: ± 10 мм; θ: ± 2,8°
Диапазон применяемых компонентов	Чип-компоненты 0201, 0402, 0603, 0805, 1206, LED-светодиоды, диоды, транзисторы, SOT, QFP, BGA и др. с шагом выводов > 0,3 мм в пределах зоны 45 х 45 мм
Рабочее давление воздуха	0,6 – 0,7 МПа
Требования к электропитанию	220 В / 110 В
Операционная система	Linux
Габаритные размеры машины	992 × 1305 × 1430 мм
Вес машины	350 кг

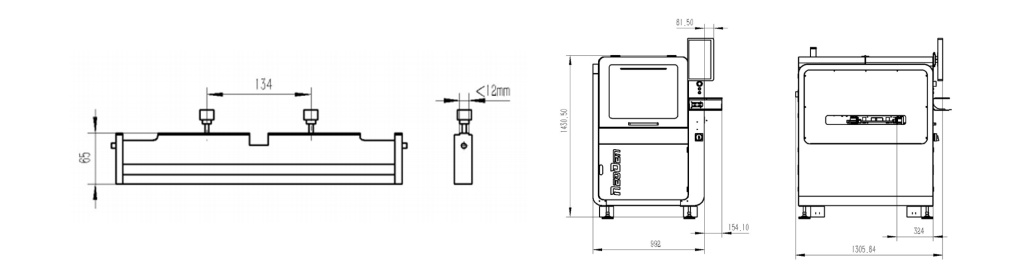

Размеры применяемых ракелей:

• Длина: 200 – 450 мм

• Высота: 65 мм

• Межосевое расстояние винтов (крепления): 134 мм

• Диаметр винтов: < 12 мм
