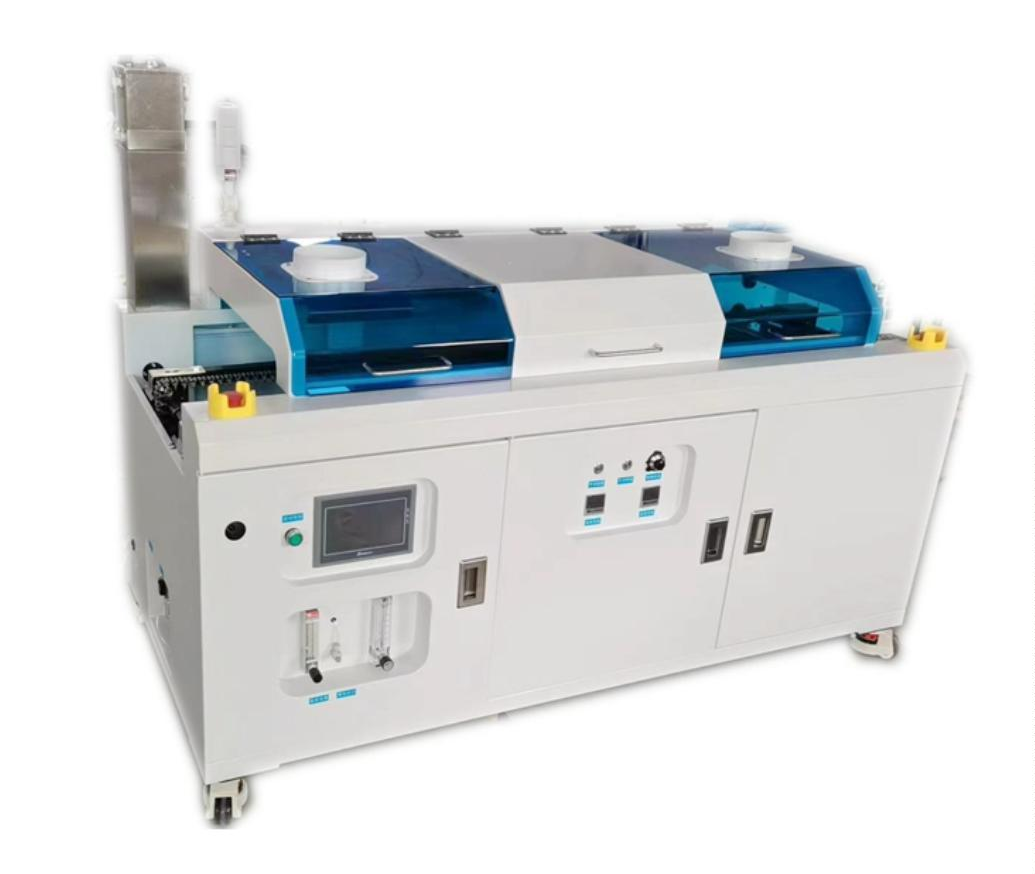

Установка пайки волной LTE-W3524N

Для размещения в линии потребуется всего 2 метра. Возможность подключить к сети 220В, 380В не требуется. Для полноценной работы требуется загрузить 45 кг припоя. Совмещённая турбулентная и ламинарная волна. Экономичность материалов и быстрый старт за 50 минут. Управление с помощью кнопок или сенсорного дисплея.

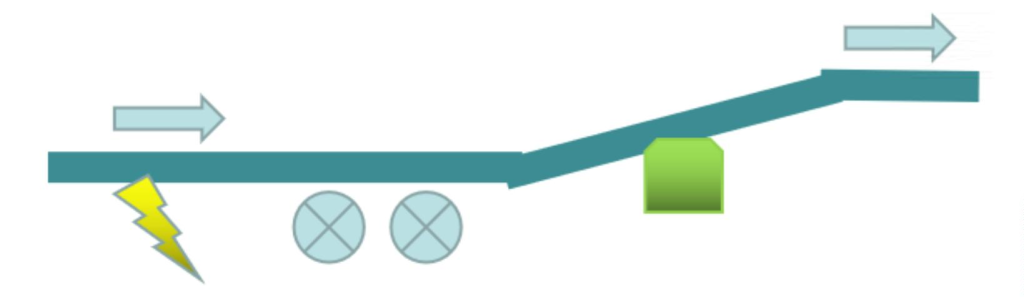

Конвейер состоит из трёх секций:

• Область нанесения флюса распылением
• Область предварительного нагрева длиной 900 мм
• Область оплавления волной шириной до 240мм

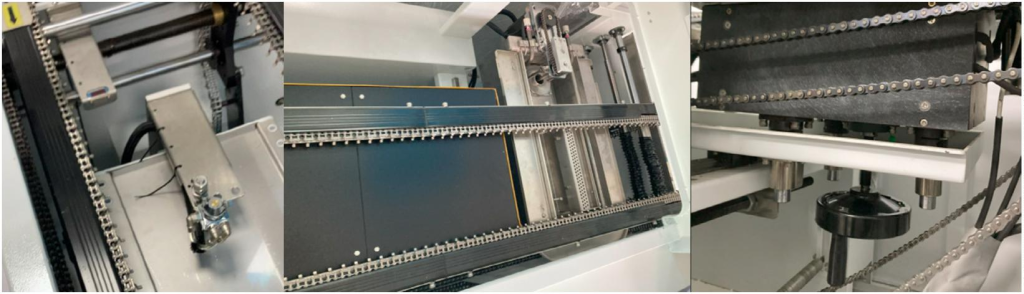

Флюсватель, конвейер и высота волны регулируется вручную, позволяя работать соснастками различной глубины и платами шириной до 350 мм. Регулировка положения
конвейера по У оси относительно центра волнобразователя требуется при использовании узких насадок 100-150-200 мм.

Зона преднагрева в стандартной комплектации состоит из двух ИК нагревателей в виде пластин снизу. Для больших плат рекомендуется добавить верхние ИК нагреватели для дополнительного равномерного нагрева.

Установка может быть дополнительно оснащена опциями:

• Предварительным нагревом конвекционного типа вместо ИК сверху и снизу
• Моторизированным флюсователем с локальным распылением по 8-ми зонам
• Подключение азота для снижения образования шлама и улучшения качества пайки

Параметры	LTE-W3524N
Управление	Тачскрин+PLC
Преднагрев	ИК только снизу (Конвекция опция)
Длина преднагрева	900 мм

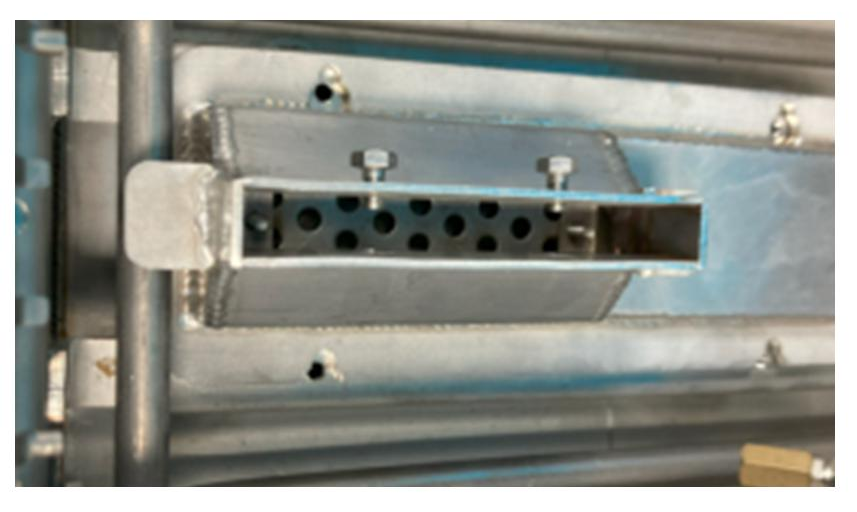

Рабочая область волны по ширине	240 мм (опция 100-150-200 мм)
Максимальные габариты платы	Длина 450, ширина 350 мм
Время подготовки	Примерно 45–50 минут
Подключение азота	Не менее 3 м3 /час

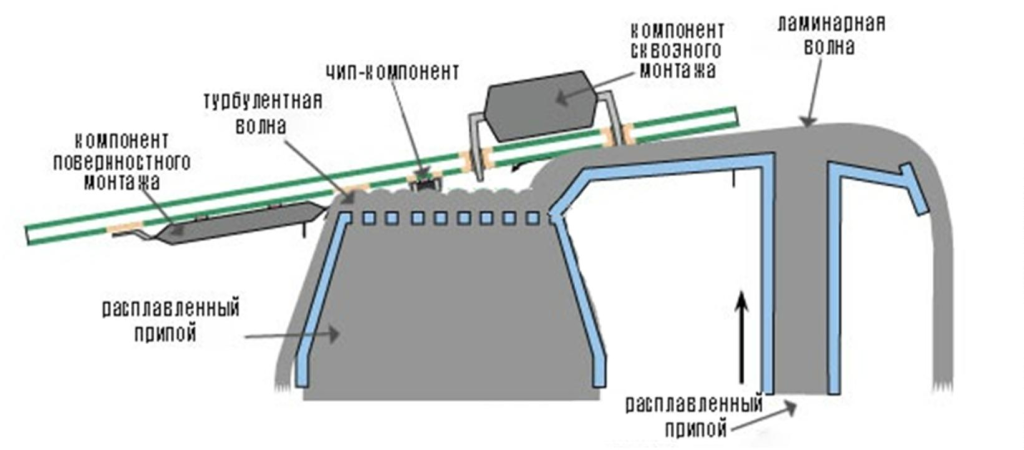

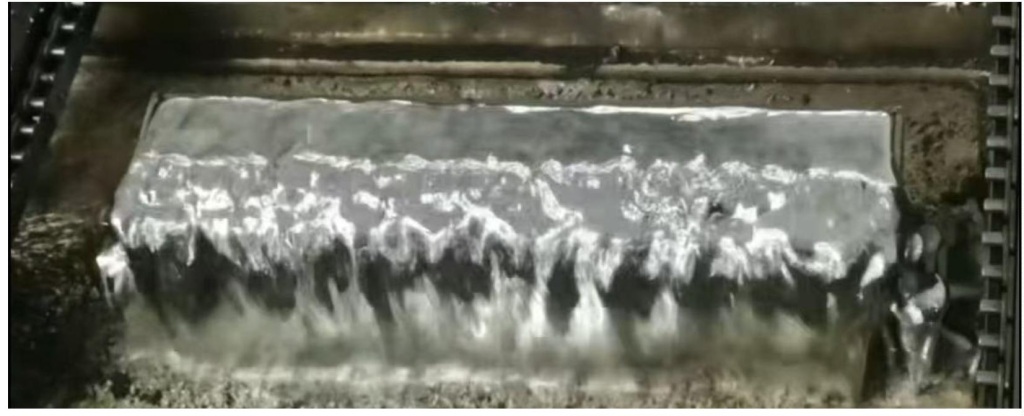

Тип волны	Турбулетная+ламинарная
Вес припоя	45 кг
Образование шлама	0,3 кг / 8 часов
Флюсователь	Моторизированное распыление с локальным выбором, программирование 8 зон по XY координатам
Вытяжка	Не менее 3 м³/мин, ø145 мм x 2
Электропитание	220 В; до 5,5 кВт
Потребление при включении	До 4 кВт
Потребление при работе	До 3 кВт
Длина в линии	2000 мм
Габаритные размеры	2000 х 1050 х 1300 мм
Масса	265 кг
