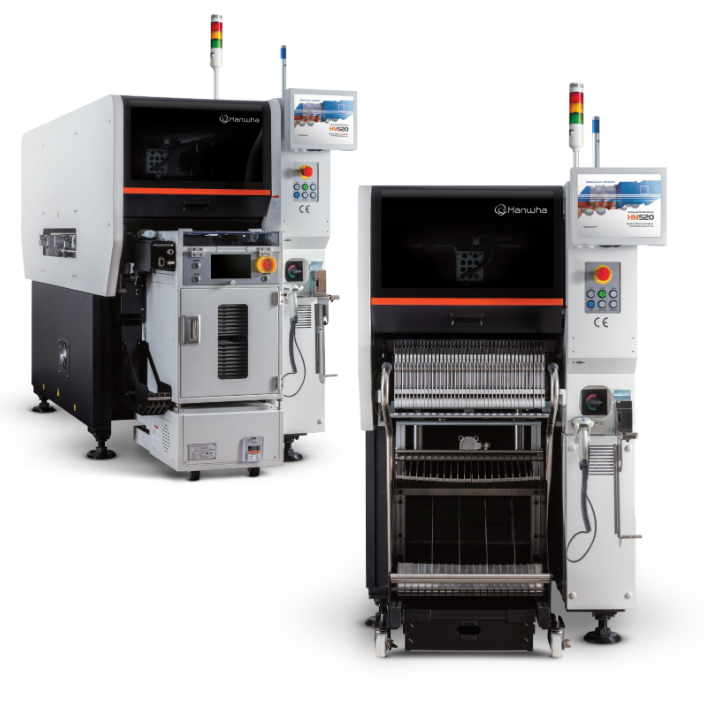

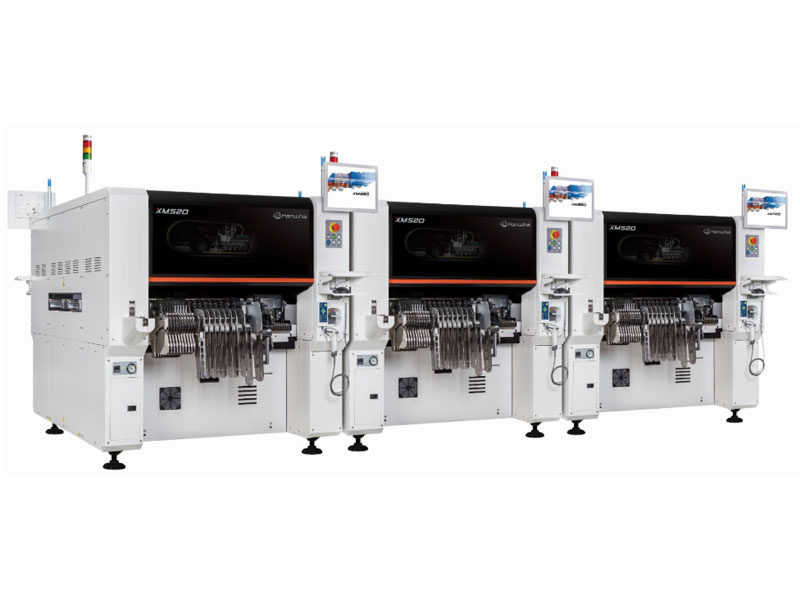

Автоматические установщики Hanwha серия HM и XM
HM и XM серия установщиков Hanwha являются флагманскими и самыми инновационными решениями для современного SMD производства

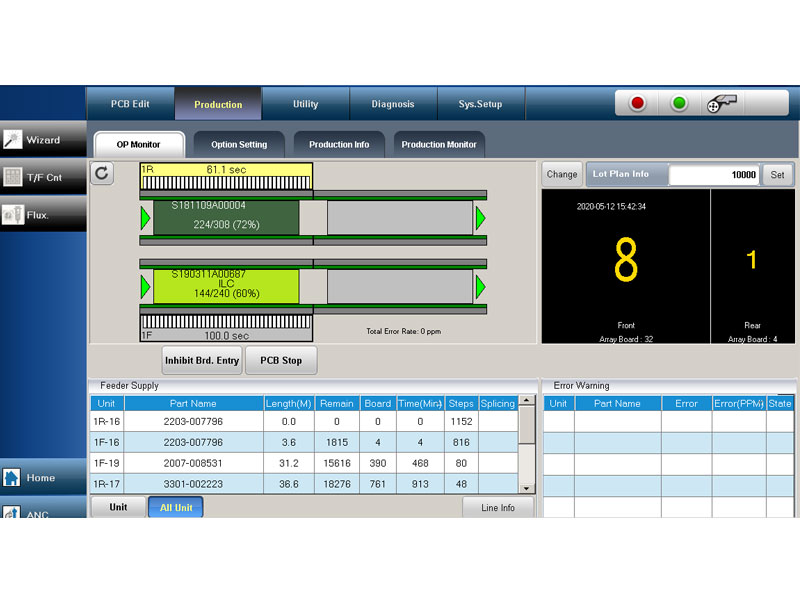

HM и XM-серии работают на более новом программном обеспечении, по сравнению с Декан серией, и могут выполнять больше задач в автоматическом режиме, Например: расстановка поддерживающих пинов для фиксации платы снизу, диагностика насадок на предмет износа, автоматически менять проект при чтении штрихкода платы и т.д.
|
Модель |
XM520 |
XM520F |
HM520 |
HM520W |
|||
|
Тип головы |
HS(10) |
HP(5) |
HP(5) |
20(ROT) |
6(MF) |
8(MF) |
HP(3) |
|

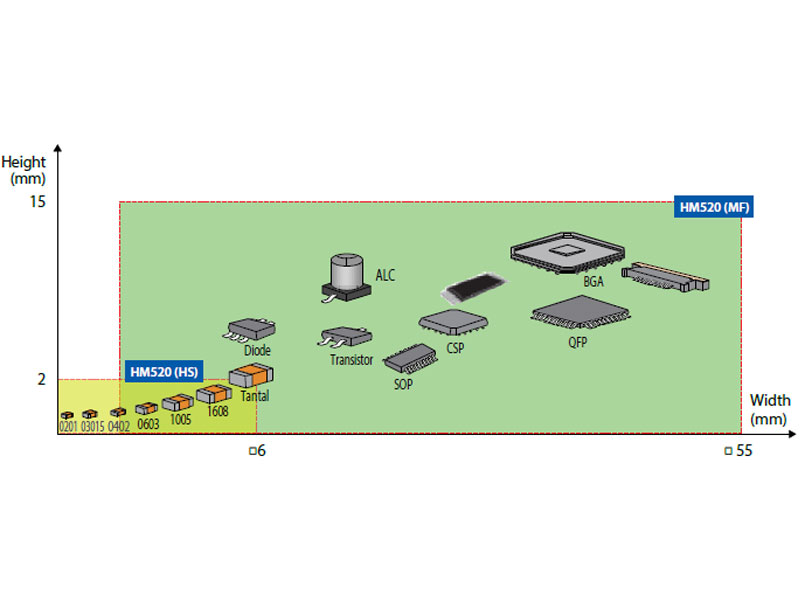

Размер компонента |
0201 ~ 150x55мм |
0402 ~ 150х75мм |
0603 ~ 150x75мм |
0201 ~ 6x6 мм |
0402 ~ 55х55 мм |
0402 ~ 100x45мм |
0603 ~ 150х74 мм |
|
Макс. Высота |
15 |
30 |
55 |
2,1 |
15 |
15 |
40 |
|
Скорость установки |
100,000 |
36,000 |
15,000 |
85,000 |
60,000 |
26,000 |
11,000 |

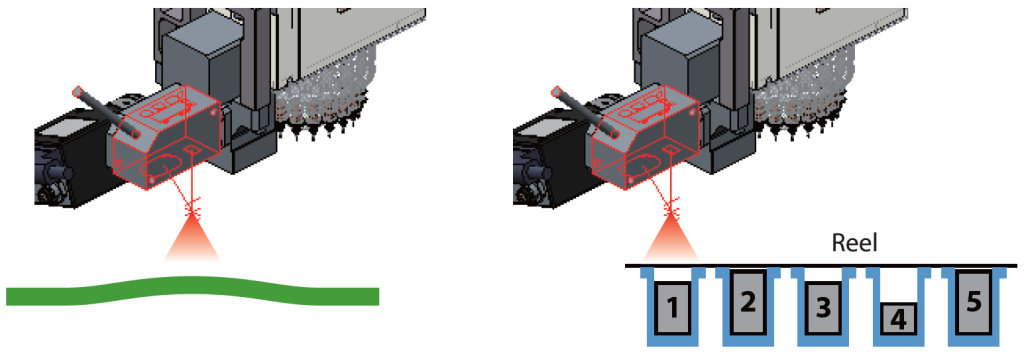

Сенсор измерения высоты используется для компенсации изгиба платы и настройки высоты подъема компонентов из питателей. Таким образом обеспечивается более аккуратный и точный монтаж компонентов.

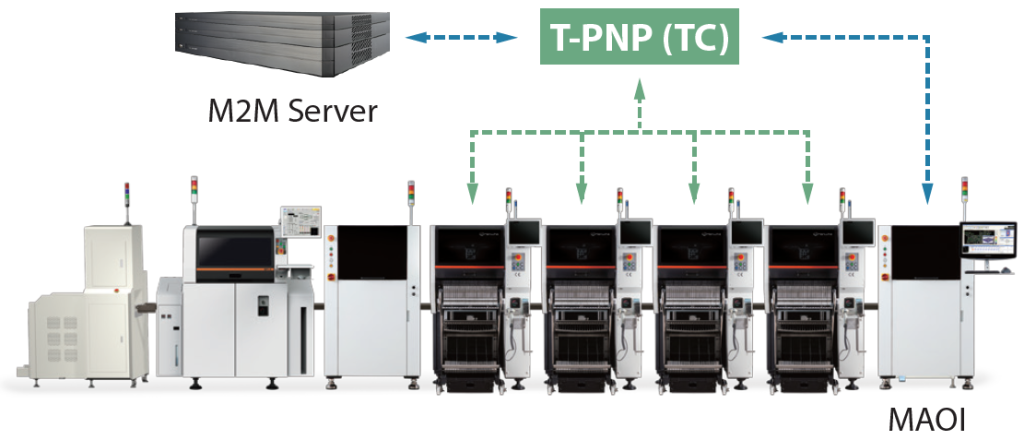

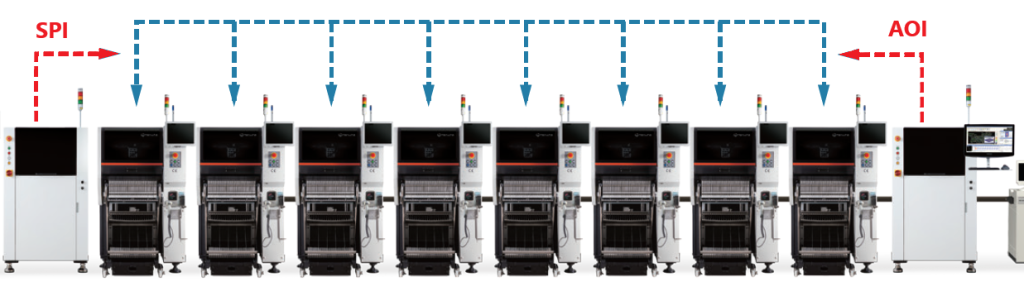

Взаимодействие между установщиками по передаче информации о координатах позволяют сократить время цикла

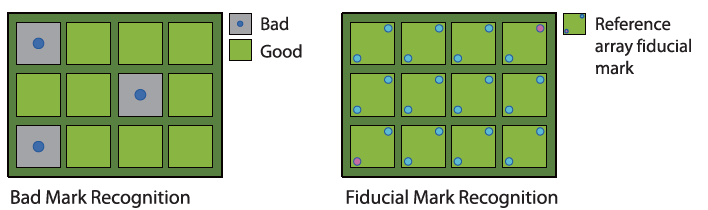

Взаимодействие между установщиками по передаче информации о реперных точках в мультизаготовках или наличии дефектных заготовок позволяет ускорить процесс сборки изделия. Первый установщик передает информацию последующим и таким образом сокращая время сборки за счет пропуска поиска реперных знаков в каждой мультизаготовке.
