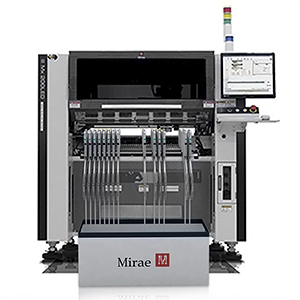

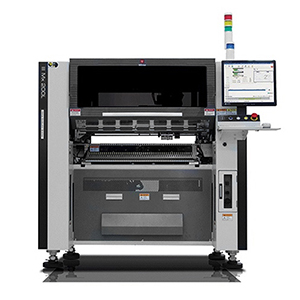

Универсальный автомат установки SMD компонентов Mx200LP
Mx200LP Универсальный автомат установки SMD компонентов
Спецификация моделей:
Параметры |
Mx200P |
Mx200LP |
Mx350 |
Mx400LX | |
Максимальное количество ленточных питателей (8 мм) |
80 |
100 |
160 |
100 | |
Скорость установки по стандарту IPC9850 |
15 000 комп/час, 1 200 (QFP) |
29 000 комп/час, 2 400 (QFP) |
30 000 комп/час | ||
Точность установки 3σ (QFP) |
± 25 мкм |
± 50 мкм | |||
Типы и количество захватов (NOZZLE) |
4 chip + 1 precision |
6 chip + 2 precision |
2 x (4 chip + 1 finepitch) | ||
Диапазон устанавливаемых компонентов |
Мин. |
0402 (01005 опция) | |||
Макс. |
50 x 50, 90 х 30 мм |
50 x 50, 90 х 32 мм (chip, QFP, BGA, разъемы) | |||
Скоростные ленточные питатели |
8, 12, 16, 24, 32, 44, 56, 72, 88 мм | ||||
Другие типы питателей |
Вибропитатель для пеналов, поддоны, питатель светодиодов из россыпи | ||||
Минимальное расстояние расположения компонента от края платы |
2 мм | ||||
Фиксация печатной платы |
Боковые зажимы, подъемные штыри | ||||
Тип приводов по осям X, Y |
Линейный двигатель | ||||
Минимальный шаг, максимальная высота |
0,3 мм; 18 мм |
0,3 мм; 10 мм | |||
Габариты платы (толщина 0,4–5 мм) |
Мин. |
50 x 50 мм | |||
Макс. |
410 x 460 мм, (680 x 460 — опция) |
680 x 460 мм, (750 x 460 — опция) |
410 x 460 мм, (680 x 460 — опция) |
680 x 460 мм, (750 x 460 — опция) | |
Давление и расход воздуха |
0,55 МПа; 160 л/мин |
0,55 МПа; 250 л/мин |
0,55 МПа; 300 л/мин |
