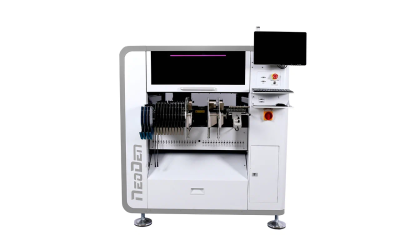

Установщик компонентов NeoDen N10P

Установщик электронных компонентов N10P - это встраиваемый в линию, полностью автоматический станок, с максимальной скоростью установки 20 000 комп. в час при помощи балки с ШВП двигателями с головой на 8 установочных шпинделей. Установщик в стандартной комплектации поддерживает работу с печатными платами длиной до 1200 х 400 мм (длина 1500 мм - опция), имеет функцию автоматической смены вакуумных насадок из базы на 39 позиций , и оснащён двумя типами камер инспекции: скоростной, для работы с компонентами размером от 0201 (дюйм) до 22 х 22 мм, и широкоугольной для работы с компонентами размером от 0201 (дюйм) до 40 х 40 мм. Максимальная высота устанавливаемого компонента - 16 мм, при этом для обеспечения точности установки используются серводвигатели, с полностью замкнутой обратной связью, обеспеченной линейными магнитными энкодерами, и системы автоматической калибровки по высоте и XY осям. Для фиксации платы используется встроенный пневматический стол, возможностью размещения на нем поддерживающих пинов. N10P может одновременно работать с 80 питателями (8 мм), а также имеет возможность размещения поддонов с микросхемами в рабочей зоне.

Особенности:

• Максимальный габарит печатной платы 1500 х 450
• База автоматической смены насадок на 39 позиций обеспечивает удобную работу с широким спектром компонентов
• Автоматическая калибровка по высоте и XY осям
• Ёмкость базы питателей - 80 шт. (8 мм)

Спецификация:

Модель	NeoDen N10P
Количество установочных головок, шт.	8
Скорость установки, комп./час	20000
Точность установки, мм	±0,01
Конфигурация камер	Сдвоенная камера позиционирования + Линейная скоростная камера + Широкоугольная IC камера
Диапазон устанавливаемых компонентов	Скоростная камера, мм	0,6 х 0,3 мм - 22 х 22
	IC камера, мм	0,6 х 0,3 мм - 40 х 40
	Максимальная высота	16
Размер печатной платы, мм	Минимальный	50 х 50
	Максимальный	С подачей компонентов из рпабочей зоны	450 х 1500
		Без подачи компонентов из рпабочей зоны	395 х 1500
Толщина печатной платы, мм	0,2 - 3,5
Емкость базы питателей, шт.	80 (33 спереди + 47 сзади)
Автоматическая смена ноззлов	Наличие
Опорные пины для ппечатной платы	Опционально
Потребление	600 Вт, одна фаза, 220 В
Возд. потребление	0,6 - 0,8 Мпа, 37 л/мин
Обратная связь XY двигателей	Линейный энкодер на основе магнитной ленты, энкодер угла поворота вала двигателя
Масса, кг	~1000
Габариты, мм	1289 х 1254 х 1386
