      Полуавтоматическая установка временного монтажа пластин AFIXX 30s

      Главная
      -
      Каталог
      -
      Оборудование для производства микроэлектроники
      Оборудование для производства микроэлектроникиОборудование для производства электроникиРасходные материалыИнструментыПромышленная мебельСкладское оборудованиеТиповые решения участка SMT-монтажаОборудование для испытаний и тестирования"Чистые" помещения под ключОбучениеРобототехникаБ/У Оборудование
      -
      Кристальное производство
      Кристальное производствоРезка пластин, подложек и групповых заготовокСтруйная печать (гибкая печатная электроника)Формирование объемных выводов (бампирование пластин)Монтаж кристалловПлазменная обработкаРазварка кристалловТермические процессыГерметизацияСортировка и упаковкаКонтроль качестваГибкие производственные модули
      -
      Бондинг и дебондинг пластин
      Фотолитография и операции с фоторезистомЖидкостная химическая обработкаБондинг и дебондинг пластин
      -
      Временный бондинг пластин
      Дебондинг пластин
      -Полуавтоматическая установка временного монтажа пластин AFIXX 30s
      Мы используем файлы cookie
      Для работы сайта используются необходимые cookie. Аналитические cookie подключаются только с вашего согласия. Политика конфиденциальности →
      Необходимые (сессия, безопасность)
      Аналитика (Метрика, GTM)
      • Полуавтоматическая установка временного монтажа пластин AFIXX 30s
      • Полуавтоматическая установка временного монтажа пластин AFIXX 30s
      OSIRIS
      Цена по запросу
      Нет в наличии
      Отправить запрос
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      Поделиться

      Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
      • Описание
      • Задать вопрос
      • Наличие
      Описание
      Скачать PDF

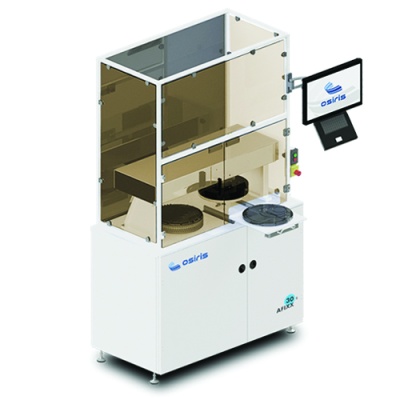

      AFIXX 30s – напольная полуавтоматическая система для монтажа пластин и подложек на временный носитель.

      Область применения – временный монтаж подложки или пластины на носитель из стекла, сапфира или керамики. Установка может быть использована для монтажа хрупких утоненных пластин, а также подложек из гибких пластиковых материалов. Качество и повторяемость процесса, равномерность прижимного усилия по всей плоскости обеспечивают высокую степень плоскостности и минимальный полный разброс по толщине (TTV) структуры из смонтированных пластины и носителя, что необходимо для последующий процессов обработки пластины – химико-механической полировки (CMP), утонения или травления.

      Загрузка и выгрузка пластин осуществляется вручную. Установка может быть оборудована автоматической загрузочно-разгрузочной системой. Процесс временного монтажа выполняется в автоматическом режиме.

      AFIXX 30s оборудована термостоликом, обеспечивающим нагрев носителей и подложек до 200°С.

      Особенности системы:

      • Монтаж пластин и прямоугольных подложек
      • Диаметр пластин до 300 мм (12”)
      • Размер подложек до 230х230 мм (9”x9”)
      • Рабочий диапазон температур термостолика – до 200°С
      • Загрузка и выгрузка пластин и подложек осуществляется вручную. Процесс монтажа на временный носитель полностью автоматизирован
      • Возможность монтажа хрупких утоненных пластин толщиной менее 40 мкм, а также подложек из гибких пластиковых материалов
      • Лазерные метки для точного совмещения пластины и носителя
      • Минимальный полный разброс по толщине (TTV)
      • Стеклянные дверцы для наблюдения за процессом
      • 22” сенсорная панель, управляющее программное обеспечение, Windows 7/10
      • Предназначена для среднесерийного производства
      • Опции: автоматизированная загрузка/выгрузка пластин, система поддержания микроклимата, вакуумный насос, термостолик с максимальной температурой 400°С, охлаждающий столик


      Техническая спецификация AFIXX 30s

      Модель

      AFIXX 30s

      Общие

      Габариты пластин и подложек

      Диаметр пластин до 300 мм (12”)

      Размер подложек до 230х230 мм (9”x9”)

      Корпус

      Нержавеющая сталь с порошковым покрытием

      Рабочие поверхности

      Нержавеющая сталь с микрополировкой, анодированный алюминий

      Коммуникации

      Электропитание

      230 VAC/N/PE, 50-60 Гц

      Вакуум

      -0,8 бар (-600 Торр), диаметр 6/8 мм (ID/OD)

      Вытяжка

      120 м3/час, наружный диаметр 110 мм

      Габариты

      Корпус

      1300 х 680 х 2155 мм

      Занимаемая площадь

      1737 х 1060 мм

      Задать вопрос
      Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

      Наши квалифицированные специалисты обязательно вам помогут.
      Наличие
      Склад, Склад
      Нет в наличии

      Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
