Автоматический упаковщик SMD компонентов в ленту (12-32 мм)

Автоматический упаковщик SMD компонентов в ленту (12-32 мм)

Скачать PDF


Система предназначена для упаковки компонентов из россыпи в ленту.

В состав входят:
  • ПЛК с сенсорным экраном для настройки параметров процесса упаковки;
  • Вибробункер для подачи компонентов;
  • Автоматический вакуумный захват для переноса компонентов в ленту-носитель;
  • Устройство автоматической подачи и протягивания ленты-носителя;
  • Оптический датчик наличия компонента в ячейке ленты;
  • Устройство автоматической подачи и запаивания покровной ленты с регулировкой температуры;
  • Устройство приёма ленты с упакованными компонентами.

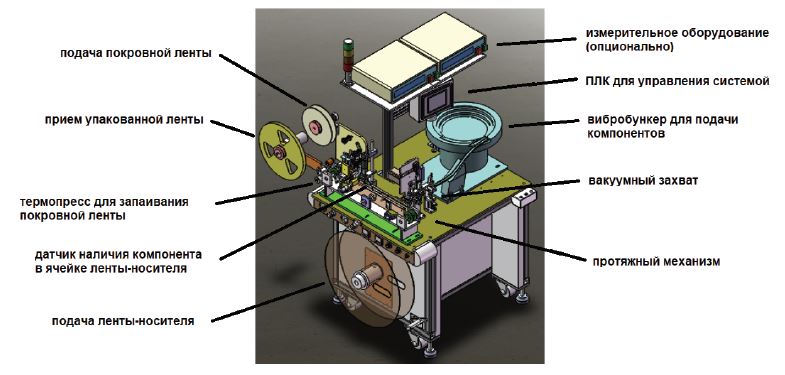

Устройство автоматического упаковщика:

Техническая спецификация модели AM-BDG-10:

Модель

AM-BDG-10

Производительность

2500 - 8000 компонентов в час

Ширина ленты-носителя

12 - 32 мм

Точность позиционирования

± 0,05 мм

Электропотребление

220 В; 50 Гц; 1 ф; 1,5 кВт

Сжатый воздух

0,5 - 0,7 МПа; до 110 л/мин

Габариты / Вес

650 х 750 х 1500 мм / 150 кг
