Mirae Corporation снова устанавливает ведущие тренды в оборудовании для производства электроники

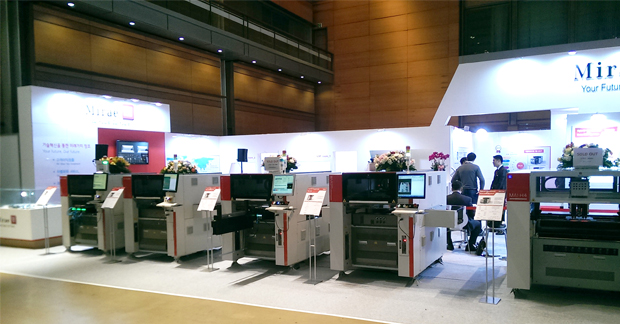

Рис. 2 - Автоматы установки SMD компонентов MR серии на выставке Nepcon 2016.

QUBE серия - гибридные автоматы установки крупных SMD компонентов и TH компонентов (реле, разъемы).

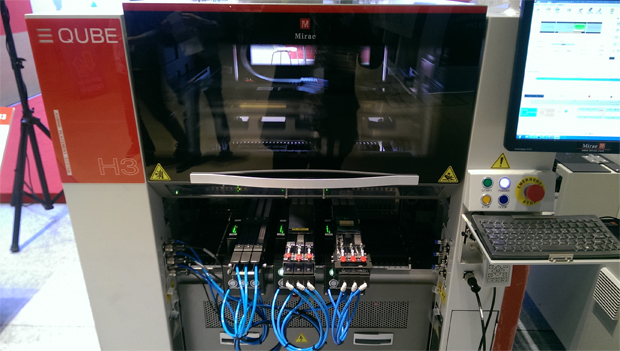

Модель QUBE H3 построена на архитектуре MR серии, а также на линейных двигателях 4-го поколения. автомат имеет 3 прецизионные головки для установки компонентов высотой от 25 мм до 50 мм (в MR серии до 25 мм).

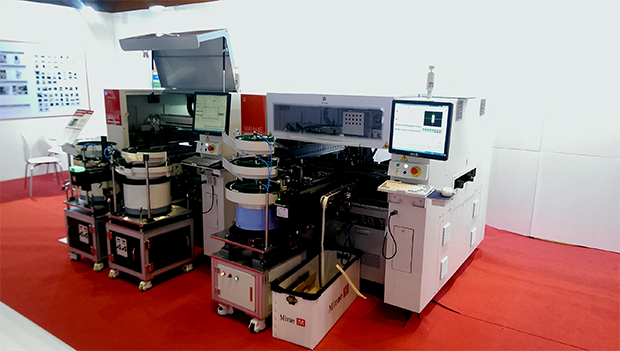

Рис. 3 - На выставочном стенде компания Mirae представила линейку автоматов Qube серии для установки крупных SMD компонентов и TH компонентов.

Для совмещения возможности установки SMD элементов и выводных компонентов, инженеры Mirae усовершенствовали систему инспекции. Инспекция выводных компонентов перед установкой происходит в два этапа: сначала камерой проверяется наличие, габариты, цвет, положение компонента на захвате, затем с помощью лазерной системы проверяются ножки компонента (количество, форма). Встроенная лазерная система на голове автомата - ZHMD проверяет высоту компонента относительно платы уже после его установки на плату, что позволяет максимально сократить количество брака при установке.

Подача крупных SMD компонентов в автоматах Qube серии, как и в серии MR, осуществляется питателями из лент X-Feeder. Для подачи реле, пинов и разъемов используются пневматические питатели, рассчитанные на подачу как одного, так и нескольких видов элементов с револьверной подачей из стиков. Автоматические револьверные питатели из стиков вмещают до 8 туб с различными элементами, занимая при этом минимум места на базе питателей.

Машины Qube серии успешно прошли испытания на производстве в Южной Корее и уже установлены на нескольких предприятиях в Индии и Китае.

Рис. 4 - Пример платы, собранной на автомате установки компонентов Mirae QUBE H3.

Оборудование MI серии представляют собой автоматы установки и инспекции коннекторов, пиновых и штыревых разъемов используемых в автоиндустрии.

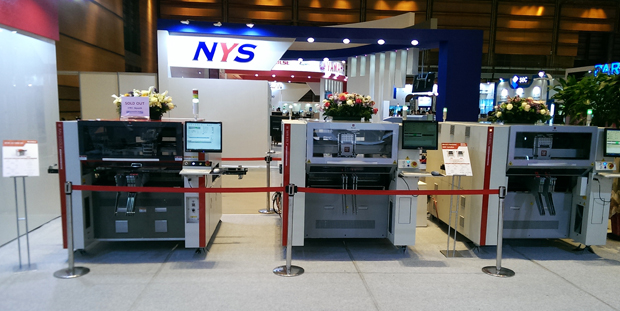

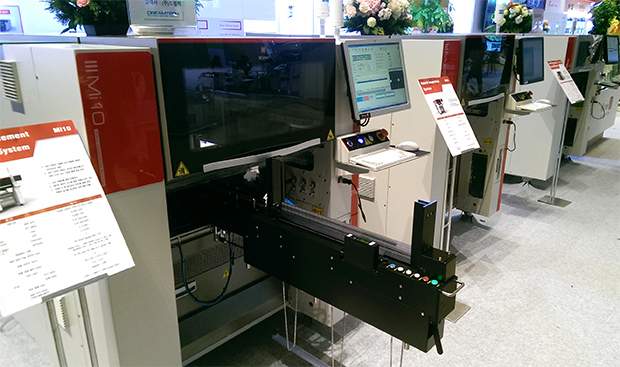

Рис. 5 - Автоматы установки компонентов MI серии для автоиндустрии.

Автоматы MI серии сделаны специально по заказу крупнейших автопроизводителей Южной Кореи Hyundai и Kia motors для сборки блоков предохранителей, используемых в автомобилях. MI серия выглядит узко направленным решением, однако успешное сотрудничество с такими гигантами индустрии, как Hyundai и Kia, позволит открыть доступ к производителям автомобилей по всему миру. В частности следующие 12 машин MI серии будут установлены в Бразилии на одном из автомобильных предприятий.

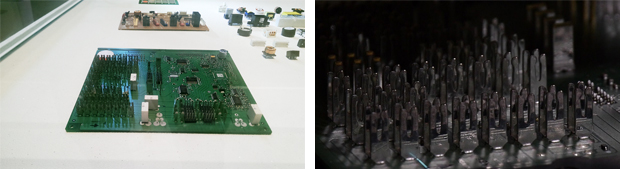

Рис. 6 - Пример плат, собранных на автомате Mirae серии MI для автомобиля Hyundai.

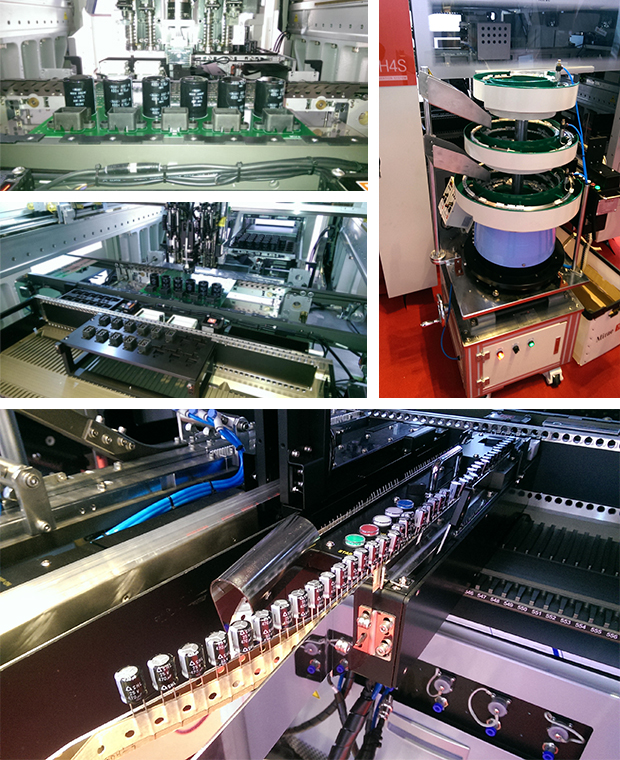

Автоматы установки компонентов MAI серии были представлены на выставке моделью MAI-H4. Инженерам Mirae удалось совместить в одной установке весь опыт оборудования SMT и добавить возможности для TH технологии. Установщик компонентов MAI-H4 имеет 4 прецизионные головки, способные устанавливать компоненты от 0603 до 50 х 90 мм высотой до 50 мм, с точностью до ± 0,025 мм при 3σ, радиальные компоненты, разъемы, трансформаторы, другие компоненты сложных форм на платы размером до 460 х 700 мм. Для установки выводных элементов в автомате предусмотрена система контроля усилия установки.
