Принтер FA 23 – больше возможностей для качественной печати
Чешская компания PBT – один из мировых лидеров по производству электрооборудования для поверхностного монтажа представляет усовершенствованную модель полуавтоматического трафаретного принтера А23 - FA 23.
Чешская компания PBT – один из мировых лидеров по производству электрооборудования для поверхностного монтажа представляет усовершенствованную модель полуавтоматического трафаретного принтера А23 - FA 23.

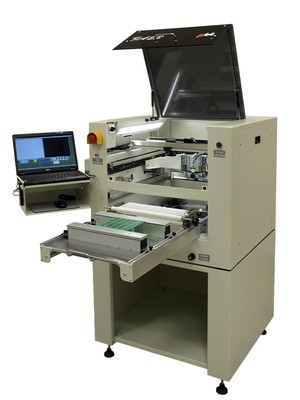

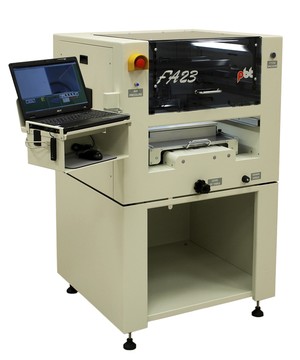

FA23 – автоматический автономный принтер для нанесения паяльной пасты, специально разработанный для мелко – и среднесерийного производства с учетом самых серьезных требований, предъявляемых российскими производителями электроники к точности и гибкости.
Главное достоинство модели – автоматическое совмещение апертур трафарета и платы. Наличие системы технического зрения позволяет производить данную процедуру с высокой точностью, делая процесс нанесения паяльной пасты более качественным и эффективным. Это происходит благодаря наличию двух подвижных камер, которые могут фиксироваться над любым из участков зоны печати. Камеры обладают 32-битной системой «True colour» с разрешением 10 мкм, 27 – кратным увеличением и USB- интерфейсом. В результате чего получается отличное контрастное изображение для различения поверхности контактных площадок и трафарета.
Для считывания параметров совмещения система использует реперные отметки, которые могут быть напечатаны пастой или любые контактные площадки на плате. Сигналы с камер обрабатываются, и на основе полученного изображения происходит окончательная корректировка положения трафарета относительно контактной площадки. Выравнивание длится всего в течение нескольких секунд и совершается при помощи сервоприводов Maxon, превосходно управляющих движением.
После окончания процедуры совмещения положение трафарета по отношению к плате остается неподвижным. Это обеспечивает долгосрочную стабильность точности печати без любых возможных влияний износа частей и колебаний температур.
Благодаря автоматической системе выравнивания точное положение платы под трафаретом устанавливается даже для плат с уменьшенными апертурами.
Стоит отметить, что при первом выравнивании для определения положения трафарета калибровочной печати не требуется. Это основное отличие от статичных камер наблюдения.
Управление и программирование автоматом осуществляется посредством ноутбука с ОС Windows7. Удобное программное обеспечение предоставляет дополнительные возможности по оптимизации процесса нанесения паяльной пасты. Информация о положении камер, платы и компоновки после окончания процедуры выравнивания может быть сохранена в файл для использования в новом проекте. По всем параметрам процесса ведется журнал, предоставляя данные для дальнейшего исследования и обучения. Все параметры принтера программируемы и защищены паролем. Программное обеспечение содержит три уровня доступа («оператор», «администратор», «сервис-инженер»).
Автомат имеет систему очистки нижней части трафарета, встроенную в выдвижной стол и удобные пневматические крепления для рамки трафарета.
ЛионТех является официальным поставщиком продукции компании PBT. Сегодня, опираясь на плодотворный опыт сотрудничества, можно с уверенностью сказать, что данное оборудование получило широкое распространение в России и с успехом используется на многих предприятиях.
