Установка для смешивания и дозирования двухкомпонентных компаундов DLP-400A
Скачать PDF

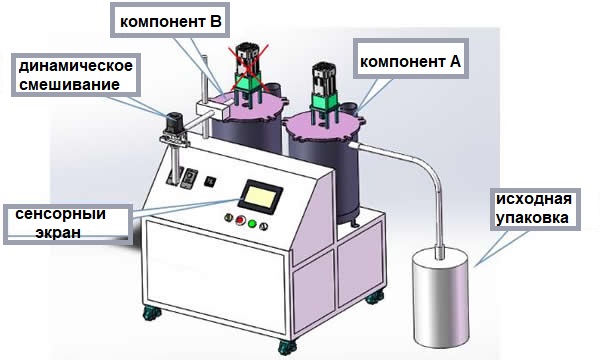

Установка предназначена для смешивания и дозирования компаундов для герметизации узлов электронной техники, заливки корпусов, блоков питания LED модулей и т.п.

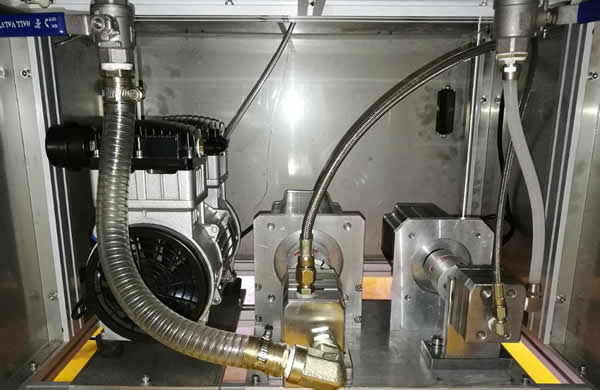

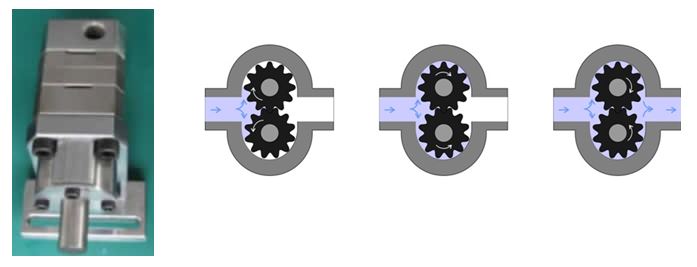

С помощью вакуумного насоса компоненты компаунда перекачиваются из тары в баки А и B установки, откуда в соответствии с заданными пропорциями смешивания подаются в дозатор. Подачу компонентов А и B для соблюдения пропорций смешивания обеспечивают шестеренчатые насосы, управляемые шаговыми двигателями:
Бак с компонентом A оснащён мотором для перемешивания самого компонента в баке. Мотор для перемешивания в бак B может быть установлен опционально. Также оба бака опционально оснащаются функцией подогрева материала.

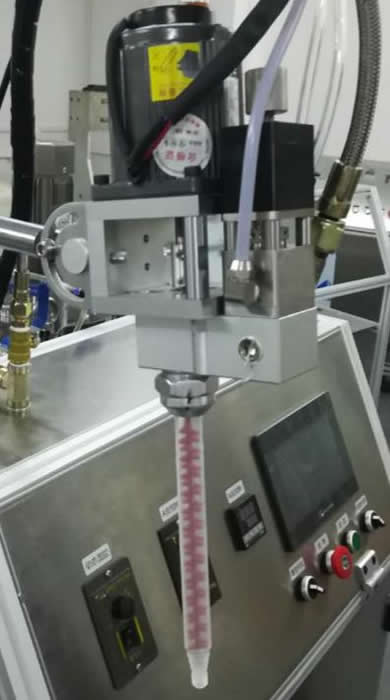

Дозатор может работать как в режиме динамического, так и в режиме статического смешивания компонентов:
С необходимой периодичностью система может автоматически промываться чистящим средством из отдельного бака объёмом 2 литра.
Техническая спецификация модели DLP-400A
|
Параметры |
DLP400A |
|
Соотношение смешивания |
Регулируется в диапазонах 10:1 - 5:1 и 5:1 - 1:1 |
|
Точность смешивания |
± 3% |
|
Вязкость материала |
1 - 13000 мПа*с |
|
Вакуумный насос для перекачивания компонентов из тары в бак |
Есть |
|
Объем бака для компонента А |
20 л (встроенное перемешивание, опционально подогрев) |
|
Объем бака для компонента B |
10 л (опционально перемешивание и подогрев) |
|
Объем бака с жидкостью для очистки системы |
2 л |
|
Контроль подачи компонентов A и B |
Электромеханический насос с шаговым двигателем |
|
Управление |
ПЛК с сенсорным экраном |
|
Электропитание |
220 В 1ф 50 Гц |
|
Сжатый воздух |
0,4-0,7 МПа |
|
Габариты |
700 х 650 х 1100 мм |
|
Вес |
150 кг |
