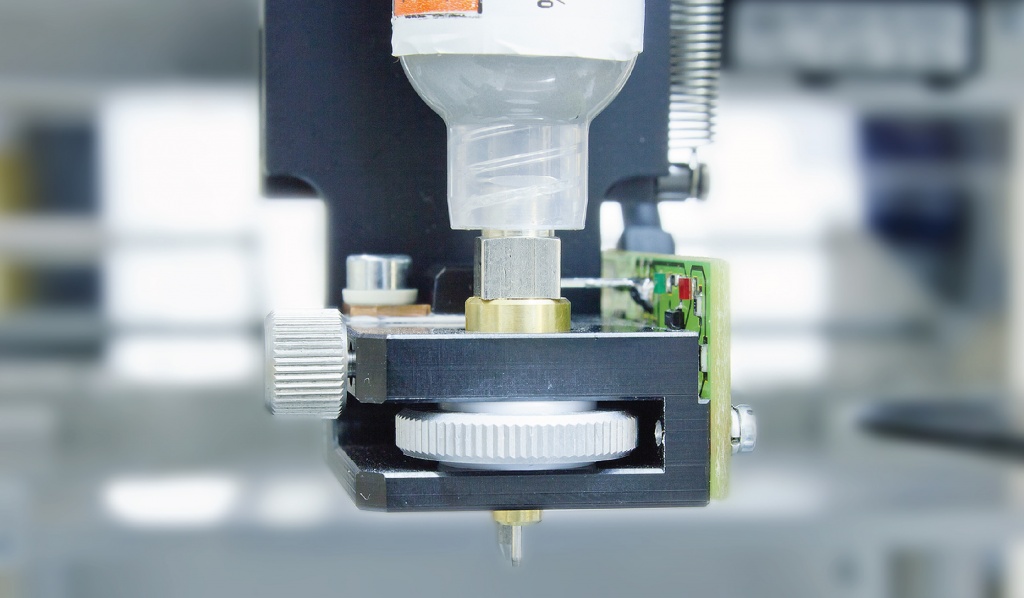

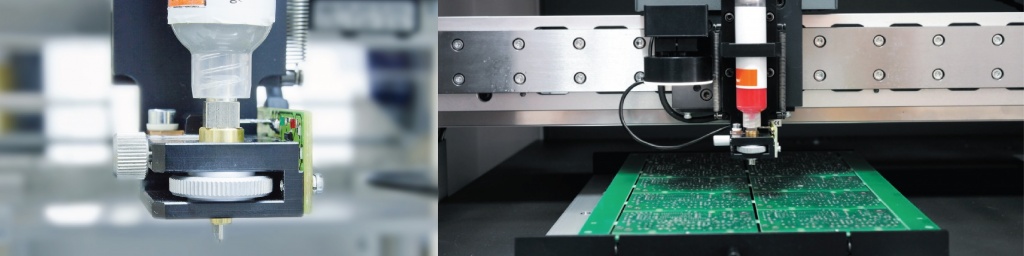

Автоматический дозатор для нанесения пасты или клея MD70VS

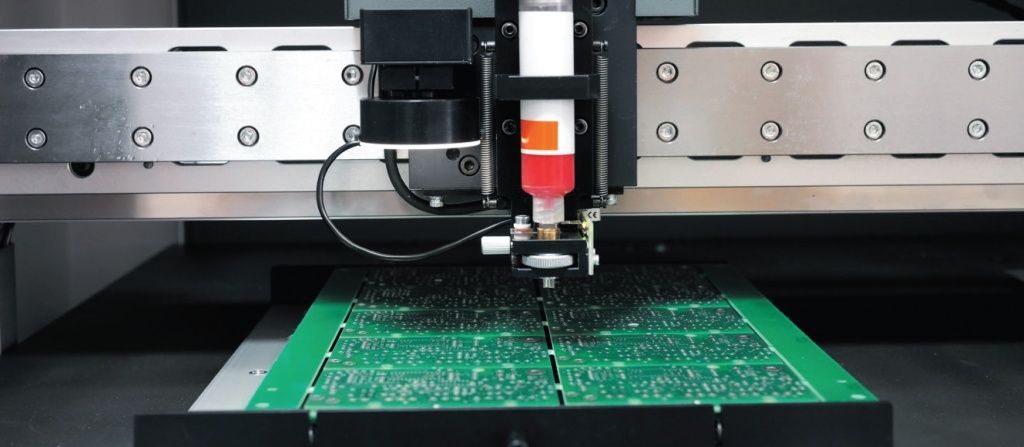

Автоматический дозатор MD70VS осуществляет нанесение паяльной пасты на печатную плату. Устройство используется на небольших производственных участках. Оператору необходимо заменить плату и запустить программу, дальнейший процесс происходит автоматически.
Производительность дозатора - до 10 000 доз в час.
Устройство оборудовано видеокамерой, включающее функции позиционирования платы, программирование путем визуального обучения и определения марки плохой платы.
В основе приводов по осям X и Y установлены микрошаговые двигатели и линейные магнитные энкодеры, обеспечивающие точность позиционирования головы в 5 микрон. В большинстве случаев подобный принцип встречается только у дорогостоящего технологического оборудования.
Устройство управляется при помощи персонального компьютера с операционной системой Windows XP Professional, благодаря которой устройство является простым и удобным в эксплуатации. В комплектацию дозатора входят 17-ти дюймовый плоский монитор, клавиатура, мышь. Возможна также комплектация специальным программным обеспечением для транслирования данных из CAD форматов.
По умолчанию в дозатор внесена вся необходимая база компонентов. В случае отсутствия нужного компонента в базе он легко создается с помощью стандартного программного обеспечения.
MD70VS - дозатор, простой в техническом обслуживании, не требует дорогих расходных материалов. Серия MD существует на рынке более 10 лет и имеет репутацию высококачественного, надежного оборудования. Первые дозаторы этой серии успешно работают в России и сейчас.
Достоинства модели:
- надежность
- простота в эксплуатации
- доступная цена
Cпецификация моделей
Параметры
MD50
MD70VS
Типы используемых картриджей
25 или 40 г
Максимальный размер печатной платы
350 х 580 мм
540 х 380 мм
Производительность
До 10 000 доз в час
Шаг перемещения
по осям Х и Y
25 мкм (линейные энкордеры)
5 мкм (линейные энкордеры)
Температура дозатора головки
Замкнутый контроль с сенсором и нагревателем
Видеосистема
Используется для автоматического распознавания реперных меток и отметок плохой платы в групповой заготовке, а также при программировании методом обучения;
Операционная система
WindowsXP SP2 Pro
Windows
Программирование
Методом обучения или транслирования из CAD
Комплектация
ПК, 17” ЖК-монитор, клавиатура, мышь
Габариты
и вес
750 х 1100 х 1250 мм,
125 кг
750 х 670 х 520 мм,
70 кг
Потребление электроэнергии
220 В; 50 Гц; 0,45 кВт
Давление и расход воздуха
0,6 МПа; 50 л/мин
0,6 МПа; 20 л/мин
|
Параметры |
MD50 |
MD70VS |
|
Типы используемых картриджей |
25 или 40 г |
|
|
Максимальный размер печатной платы |
350 х 580 мм |
540 х 380 мм |
|
Производительность |
До 10 000 доз в час |
|
|
Шаг перемещения по осям Х и Y |
25 мкм (линейные энкордеры) |
5 мкм (линейные энкордеры) |
|
Температура дозатора головки |
Замкнутый контроль с сенсором и нагревателем |
|
|
Видеосистема |
Используется для автоматического распознавания реперных меток и отметок плохой платы в групповой заготовке, а также при программировании методом обучения; |
|
|
Операционная система |
WindowsXP SP2 Pro |
Windows |
|
Программирование |
Методом обучения или транслирования из CAD |
|
|
Комплектация |
ПК, 17” ЖК-монитор, клавиатура, мышь |
|
|
Габариты и вес |
750 х 1100 х 1250 мм, 125 кг |
750 х 670 х 520 мм, 70 кг |
|
Потребление электроэнергии |
220 В; 50 Гц; 0,45 кВт |
|
|
Давление и расход воздуха |
0,6 МПа; 50 л/мин |
0,6 МПа; 20 л/мин |
Оборудование компании Mechatronika является известным и признанным в Европе. Компания Mechatronika также специализируется на производстве автоматов поверхностного монтажа и камерных печей. Многие предприятия в Польше, Италии, Германии, Великобритании, Австрии, Чехии, России и других странах оснащены продукцией компании.
