Полуавтоматический принтер Go23
Скачать PDF
Go23 - Полуавтоматический программируемый трафаретный SMD принтер с видеосистемой
В прошлом разработка технологии SMT создала множество потребностей для процесса печати. GO23 является полностью новым продуктом, который перенял хорошие свойства из своего предшественника GO3 с учётом практического опыта заказчиков. Система направлена на удовлетворение основных нужд современной и будущей печати малыми сериями на гибком производстве.
Go23 – простой и повторяемый процесс печати с низкими издержками
- Максимальная зона печати для трафарета 23”
- Печать мелких ИС, BGA, LGA структур
- Минимальный шаг краёв ракеля
- Точное управление процессом отделения (скорость, однородность)
- Специальная консоль для системы экономит пространство производственного помещения

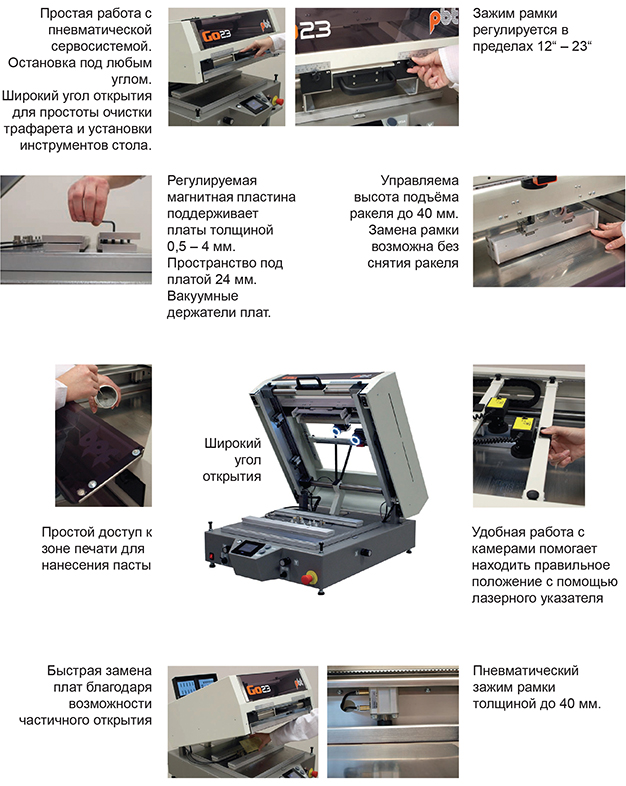

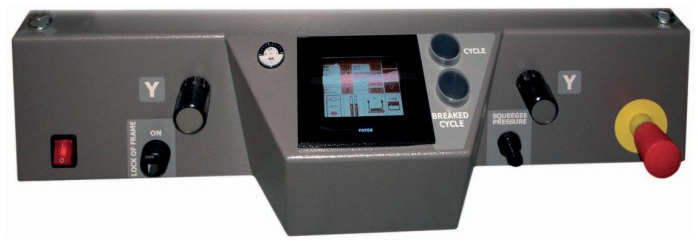

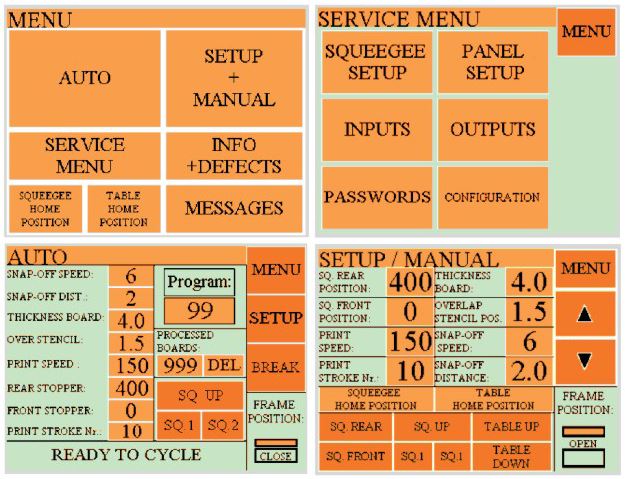

ПЛК контроллер с сенсорным монитором и возможностью программирования

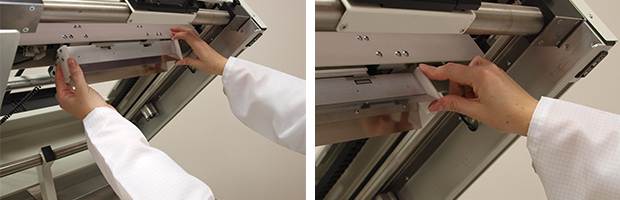

Уникальная система зажима ракелей
Удобная настройка и работа
Увеличенная жёсткость и точность печати
Техническая спецификация моделей:
Параметры
Go23
Go29
Размеры рамы трафарета
600 x 600 x 33;
584 x 584 x 18-33;
300 x 300 x 33 мм
762 х 780 x 40;
737 x 737 x 40;
320 x 450 x 18 мм
Стол печати
540 x 540 мм
640 x 680 мм
Максимальная зона печати
480 x 400 мм
600 x 540 мм
Минимальная зона печати
50 x 60 мм
Ширина
ракеля
210, 290, 370,
450, 490 мм
210, 290, 370,
450, 490, 530, 610 мм
Максимальный вес рамки
8 кг
Габариты
платы
510 x 420 x 4;
50 x 60 x 0,5 мм
620 x 550 x 4;
50 x 60 x 0,5 мм
Время цикла печати
15 – 30 сек
Точность печати
± 20 мкм на 3 σ
Система камер
Две цветные ПЗС-камеры
Потребление
электроэнергии
L+N+PE; 230 В; 50 Гц;
защита T 2A (для США: 110 В; 60 Гц; защита B 16A)
Давление и расход воздуха
0,6-0,8 МПа, фильтрация 2 мкм; 40 л/мин
Общий вес
90 кг
128 кг
Габариты
745 x 985 x 675 мм
895 x 1135 x 675 мм
Габариты станины
825 x 700 x 705–785 мм
850 x 970 x 705–785 мм
Режим печати
Один или более проходов печати
Скорость печати
20–150 мм/сек
Давление печати
20–100 Н
40–100 Н
Скорость отделения
0,5–6 мм/сек
Верхний уровень установки стола
0–5 мм
Толщина платы
0,5–4 мм
Диапазон коррекции стола
печати по X, Y и углу тета
± 10 мм (± 3°)
от центрального положения стола
|
Параметры |
Go23 |
Go29 |
|
Размеры рамы трафарета |
600 x 600 x 33; 584 x 584 x 18-33; 300 x 300 x 33 мм |
762 х 780 x 40; 737 x 737 x 40; 320 x 450 x 18 мм |
|
Стол печати |
540 x 540 мм |
640 x 680 мм |
|
Максимальная зона печати |
480 x 400 мм |
600 x 540 мм |
|
Минимальная зона печати |
50 x 60 мм |
|
|
Ширина ракеля |
210, 290, 370, 450, 490 мм |
210, 290, 370, 450, 490, 530, 610 мм |
|
Максимальный вес рамки |
8 кг |
|
|
Габариты платы |
510 x 420 x 4; 50 x 60 x 0,5 мм |
620 x 550 x 4; 50 x 60 x 0,5 мм |
|
Время цикла печати |
15 – 30 сек |
|
|
Точность печати |
± 20 мкм на 3 σ |
|
|
Система камер |
Две цветные ПЗС-камеры |
|
|
Потребление электроэнергии |
L+N+PE; 230 В; 50 Гц; защита T 2A (для США: 110 В; 60 Гц; защита B 16A) |
|
|
Давление и расход воздуха |
0,6-0,8 МПа, фильтрация 2 мкм; 40 л/мин |
|
|
Общий вес |
90 кг |
128 кг |
|
Габариты |
745 x 985 x 675 мм |
895 x 1135 x 675 мм |
|
Габариты станины |
825 x 700 x 705–785 мм |
850 x 970 x 705–785 мм |
|
Режим печати |
Один или более проходов печати |
|
|
Скорость печати |
20–150 мм/сек |
|
|
Давление печати |
20–100 Н |
40–100 Н |
|
Скорость отделения |
0,5–6 мм/сек |
|
|
Верхний уровень установки стола |
0–5 мм |
|
|
Толщина платы |
0,5–4 мм |
|
|
Диапазон коррекции стола печати по X, Y и углу тета |
± 10 мм (± 3°) от центрального положения стола |
|
