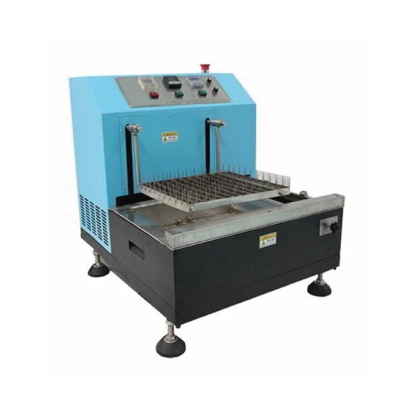

ADS3530 Установка для пайки погружением в припой
Установка ADS3530 предназначена для групповой пайки выводных компонентов методом погружения в расплавленный припой.

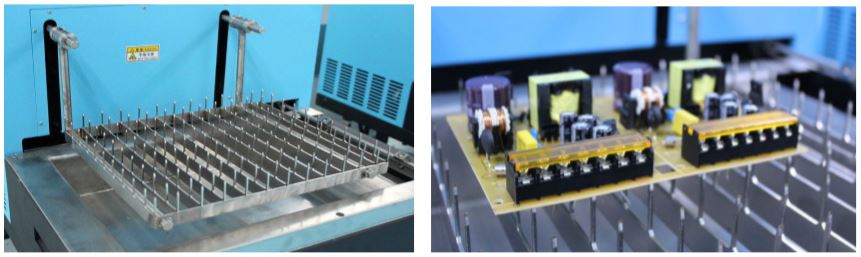

Стандартный штыревой держатель для печатных плат размером от 60 x 60 мм до 350 x 300 мм не требует дополнительной оснастки. Несколько разных плат могут быть запаяны одновременно при условии, что они помещаются в рабочую область. Штыри держателя позволяют произвольно размещать печатные платы в рабочей зоне.

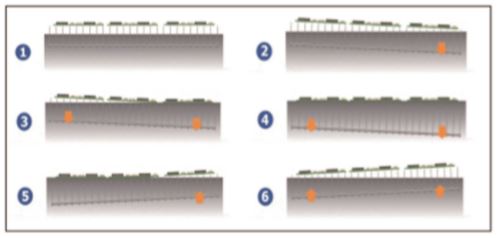

Независимые регуляторы скорости вращения для левого и правого двигателей погружного механизма позволяют контролировать угол наклона и скорость погружения.
Стандартная ванна для припоя из нержавеющей стали емкостью около 70 кг подходит для пайки как свинцовыми, так и бессвинцовыми припоями. Опционально доступна модификация с ванной из титанового сплава.

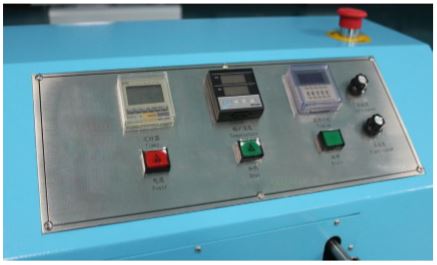

Система управления включает в себя:
- Таймер предварительного нагрева для имитации пайки волной припоя;
- Таймер для настройки времени пайки;
- Цифровой ПИД-регулятор температуры паяльной ванны;
- Функцию автоматического удаления шлама с поверхности припоя перед циклом пайки;
- Педаль для запуска цикла пайки;
- 24-часовой таймер для автоматического запуска нагрева.

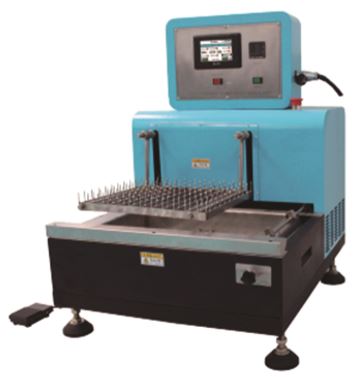

Опционально доступна система управления с сенсорным экраном:
Техническая спецификация модели ADS3530
Параметры |
ADS3530 |
Размеры печатной платы |
60 х 60 - 350 х 300 мм |
Размеры ванны с припоем |
400 х 340 х 80 мм |
Емкость ванны с припоем |
~ 70 кг |
Материал ванны |
Нержавеющая сталь (опция: титановый сплав) |
Температура нагрева |
До 450 °C |
Время преднагрева |
1-10 сек |
Время пайки |
1-10 сек |
Управление |
ПЛК, таймеры, регулятор температуры (опция: сенсорный экран) |
Электропитание |
220 В; 1 фаза; 50 Гц; 3,6 кВт |
Габаритные размеры |
600 х 750 х 740 мм |
Вес (без припоя) |
~ 80 кг |
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
