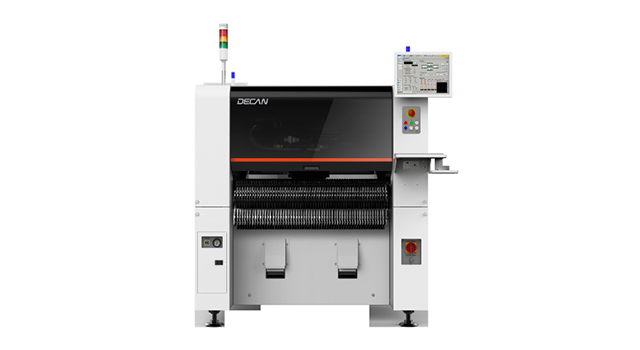

Универсальный SMD-уcтановщик DECAN F2

Автомат установки DECAN F2 — это универсальный установщик с двумя балками с 10 вакуумными захватами на каждой.

По соотношению скорости работы, 80 000 компонентов в час, и спектра устанавливаемых компонентов, от 0402 мм (01005) до 42х42 мм, F2 является самым универсальным установщиком в серии DECAN.

Этот автомат является оптимальным выбором в случае, если в линии предполагается наличие только одного установщика.

На F2 установлены камеры инспекции как на голове установщика, так и неподвижные камеры — такое решение позволяет работать с большими корпусами и не терять много времени на проверку маленьких компонентов.

Доступные опции для установщик компонентов Decan F2:

• Камера с фиксированным положением для крупных компонентов (35 мм или 45 мм) с функцией панорамирования. Устанавливается в базу питателей и не совместима с тележками быстрой замены питателей.

• Фиксированная база питателей или подкатные тележки для быстрой замены питателей и соответствующие им измельчители отходов (бумажные и пластиковых ленты компонентов).

• Опции удлинения конвейера для работы с большими платами: буферизация плат в трех зонах до 610-610-610 мм длинной (общая длина в линии – 1950 мм) или сборка в 2 этапа длинных плат 0-1200-0 мм (общая длина в линии – 1950 мм).

• Удалённая подготовка программ и управление линией с использованием опций T-OLP и T-Elite.

• Контроль компонентов и положения питателей в базе на установщиках с помощью опции T-IT

• Прослеживаемость установленных компонентов на платы опциями чтения 1D/2D кодов, T-PVS и T-LTS

• Контроль и диагностика работы оборудования в линии опцией T-PNP

• Специальные питатели для наклеек или подача нестандартных компонентов из стопки пеналов

• Тележки на 20 или 100 питателей для транспортировки питателей и станции для замены катушек

Характеристики:

Модель	Decan F2
2 портала с 10-ю монтажными головками на каждом
Максимальная скорость монтажа	80 000 компонентов в час
Точность монтажа	chip (0402) ±40 мкм@3σ, IC ±30 мкм@3σ
Монтируемые компоненты	01005 ~ □21 мм ИС, высота до 15 мм
Размеры печатных плат	50х40 - 510х460 мм, опционально 740х460 мм, 1200x460 мм
Толщина печатной платы	0.38 ~ 4.2 мм
Вместимость базы питателей	120 шт. (8 мм)
Интерфейс:	SMEMA
Управляющий персональный компьютер (Windows)
Управляющее программное обеспечение
Направление движения конвейера	слева направо
Электропитание	AC 200 / 208 / 220 / 240 / 380 / 415 В (50/60Гц, 3ф) Max. 5 КВА
Пневмопитание	0.5 ~ 0.7МПа(5 ~ 7 бар), 50 Нл/мин
Габаритные размеры	1430 (Д) х 1740 (Г) х 1485 (В) мм
Масса (нетто)	1800 кг
