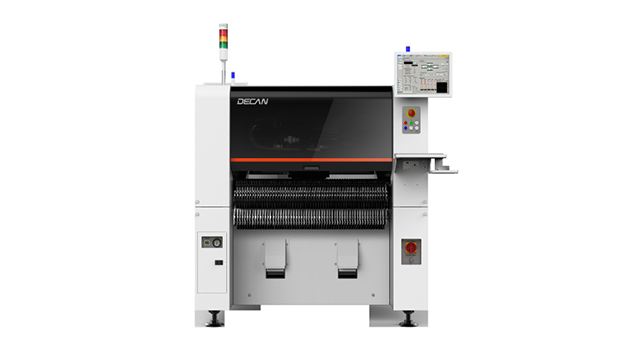

Универсальный автомат установки SMD компонентов DECAN L2

DECAN L2 – это установщик с двумя балками с 6 вакуумными захватами на каждой, предназначения работы с самыми габаритными компонентами, такими как высокие электролитические конденсаторы, разъемы, коннекторы, крупные микросхемы. L2 отлично справляется с ролью последнего установщика в производственной линии дополняя более скоростной чип-шутер.

Идеальным «компаньоном» для L2 будет является DECAN S2: все небольшие и наиболее массовые компоненты на печатной плате монтируются на чип-шутере с высокой скоростью, а на втором установщике происходит установка меньшего числа более сложных для инспекции компонентов.

Меньшее количество голов увеличивает доступное пространство между захватами, и позволяет за один шаг брать большее количество габаритных корпусов, что приводит к увеличению скорости работы именно с большими компонентами. Также можно опционально установить камеру: Cтационарная камера (поле зрения 45х45 мм):~ □55мм ИС, высота до 15мм, ~ L75мм разъемы (мултикадр)

Доступные опции для установщик компонентов Decan L2:

• Камера с фиксированным положением для крупных компонентов (35 мм или 45 мм) с функцией панорамирования. Устанавливается в базу питателей и не совместима с тележками быстрой замены питателей.

• Фиксированная база питателей или подкатные тележки для быстрой замены питателей и соответствующие им измельчители отходов (бумажные и пластиковых ленты компонентов).

• Опции удлинения конвейера для работы с большими платами: буферизация плат в трех зонах до 610-610-610 мм длинной (общая длина в линии – 1950 мм) или сборка в 2 этапа длинных плат 0-1200-0 мм (общая длина в линии – 1950 мм).

• Удалённая подготовка программ и управление линией с использованием опций T-OLP и T-Elite.

• Контроль компонентов и положения питателей в базе на установщиках с помощью опции T-IT

• Прослеживаемость установленных компонентов на платы опциями чтения 1D/2D кодов, T-PVS и T-LTS

• Контроль и диагностика работы оборудования в линии опцией T-PNP

• Специальные питатели для наклеек или подача нестандартных компонентов из стопки пеналов

• Тележки на 20 или 100 питателей для транспортировки питателей и станции для замены катушек

Характеристики:

Модель	Decan L2
2 портала с 6-ю монтажными головками на каждом
Максимальная скорость монтажа	56 000 компонентов в час
Точность монтажа	chip (0402) ±40 мкм@3σ, IC ±30 мкм@3σ
Монтируемые компоненты	01005 ~ □21 мм ИС, высота до 12 мм
Размеры печатных плат	50х40 - 510х460 мм, опционально 740х460 мм, 1200x460 мм
Толщина печатной платы	0.38 ~ 4.2 мм
Вместимость базы питателей	120 шт. (8 мм)
Интерфейс:	SMEMA
Управляющий персональный компьютер (Windows)
Управляющее программное обеспечение
Направление движения конвейера	слева направо
Электропитание	AC 200 / 208 / 220 / 240 / 380 / 415 В (50/60Гц, 3ф) Max. 5 КВА
Пневмопитание	0.5 ~ 0.7МПа(5 ~ 7 бар), 50 Нл/мин
Габаритные размеры	1430 (Д) х 1740 (Г) х 1485 (В) мм
Масса (нетто)	1800 кг

>
