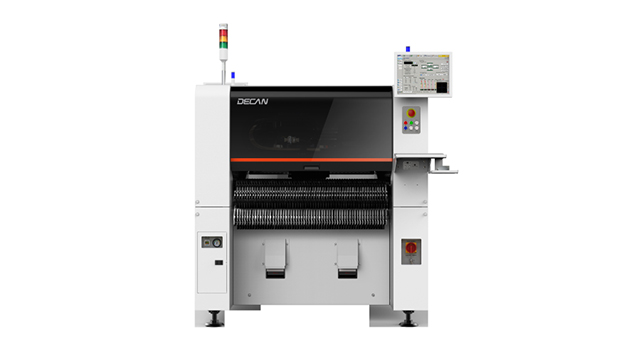

Скоростной установщик SMD-компонентов DECAN S2

Скоростной установщик компонентов оснащенный двумя балками с 10 монтажными головками на каждой, а так же системой распознавания компонентов «на лету».

 DECAN S2 - это самый быстрый установщик в серии DECAN, скорость установки которого достигает 92 000 компонентов в час.

 Установщик приспособлен для работы с компонентами размерами от 03015 (009004) до 12х12 мм, и позволяет достичь максимальной возможной производительности благодаря использованию скоростных питателей, двум балкам а так же системе со сдвоенным конвейером.

В первую очередь данный автомат предназначен для осуществления монтажа большого количества пассивных
компонентов на, к примеру, материнских платах.

Доступные опции для установщик компонентов Decan S2:

• Камера с фиксированным положением для крупных компонентов (35 мм или 45 мм) с функцией панорамирования. Устанавливается в базу питателей и не совместима с тележками быстрой замены питателей.

• Фиксированная база питателей или подкатные тележки для быстрой замены питателей и соответствующие им измельчители отходов (бумажные и пластиковых ленты компонентов).

• Опции удлинения конвейера для работы с большими платами: буферизация плат в трех зонах до 610-610-610 мм длинной (общая длина в линии – 1950 мм) или сборка в 2 этапа длинных плат 0-1200-0 мм (общая длина в линии – 1950 мм).

• Удалённая подготовка программ и управление линией с использованием опций T-OLP и T-Elite.

• Контроль компонентов и положения питателей в базе на установщиках с помощью опции T-IT

• Прослеживаемость установленных компонентов на платы опциями чтения 1D/2D кодов, T-PVS и T-LTS

• Контроль и диагностика работы оборудования в линии опцией T-PNP

• Специальные питатели для наклеек или подача нестандартных компонентов из стопки пеналов

• Тележки на 20 или 100 питателей для транспортировки питателей и станции для замены катушек

Характеристики:

Модель	Decan S2
2 портала с 10-ю монтажными головками на каждом
Максимальная скорость монтажа	92 000 компонентов в час
Точность монтажа	chip (03015) ±28 мкм@3σ, IC ±25 мкм@3σ
Монтируемые компоненты	03015 ~ □12 мм ИС, высота до 10 мм
Размеры печатных плат	50х90 - 510х460 мм, опционально 740х460 мм, 1200x460 мм
Толщина печатной платы	0.38 ~ 4.2 мм
Вместимость базы питателей	120 шт. (8 мм)
Интерфейс	SMEMA
Управляющий персональный компьютер (Windows)
Управляющее программное обеспечение
Направление движения конвейера	слева направо
Электропитание	AC 200 / 208 / 220 / 240 / 380 / 415 В (50/60Гц, 3ф) Max. 5 КВА
Пневмопитание	0.5 ~ 0.7МПа(5 ~ 7 бар), 50 Нл/мин
Габаритные размеры	1430 (Д) х 1740 (Г) х 1485 (В) мм
Масса (нетто)	1800 кг
