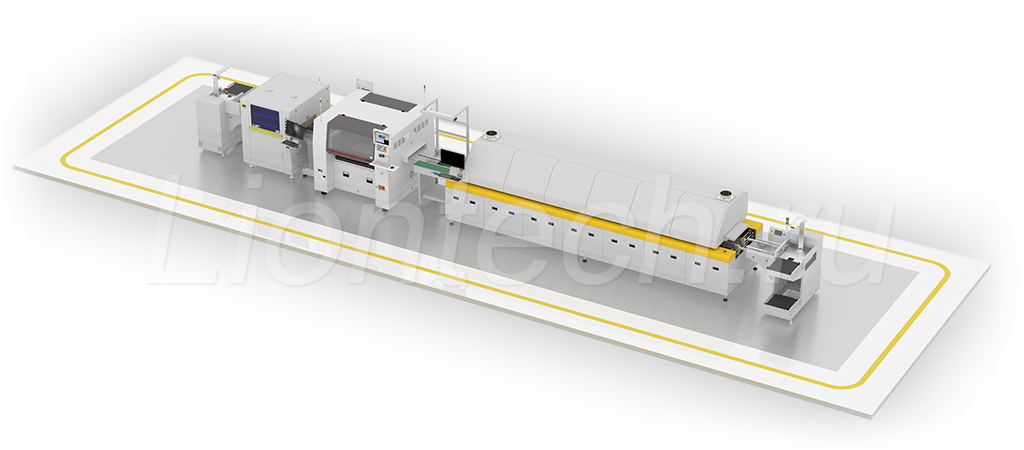

Автоматическая линия SMT-оборудования производительностью 20 000комп/час

Линия малой производительности для SMD монтажа Описание

Оборудование в линии подобрано исходя из широкого диапазона задач начинающей компании или небольшого собственного производства.

В состав линии включено оборудование, максимально согласованное по техническим характеристикам и возможностям, что позволяет рассматривать данную линию как универсальное решение для сборки печатных плат различной сложности.

Линия полностью автоматическая от момента загрузки печатных плат до выхода собранных изделий. Достаточно всего одного-двух человек для обслуживания такой линии, что положительно отразится на себестоимости выпускаемой продукции. Это, соответственно, позволит выпускать конкурентоспособные изделия.

Линия работает с любыми наиболее часто используемыми современными SMD компонентами от маленьких чипов размером 01005 до крупных микросхем размером 50 x 50 мм. Точность установки компонентов ± 25 мкм (при 3 σ), что соответствует лучшим показателям по точности аналогичного современного оборудования.

Возможность подготовки рабочей программы Offline в сочетании с интеллектуальными питателями позволяет максимально подготовить проект до непосредственного запуска на линии. Переналадка линии на сборку нового проекта занимает всего несколько минут.

Производительность линии в будущем можно увеличить, дооснастив ее более производительным установщиком, что оставляет большой запас на дальнейшее развитие изначального производства при минимальных вложениях.

Характеристики линии

Размер печатной платы: от 50 x 50 мм до 460 x 400 мм
Оптимальная производительность : 40 000 компонентов в час для чип компонентов
Устанавливаемые компоненты: от 01005 до 42 x 55 мм (до 75мм для вытянутых компонентов), макс. высота компонента 15 мм
Точность установки компонентов: ± 30 мкм (при 3 σ)
Контроль нанесения паяльной пасты: 2D оптическая система
Печь: 8 зон нагрева, 3 зоны охлаждения

Перечень опций

Для автомата установки SMD компонентов:
- Подкатные тележки с базами питателей для быстрой переналадки производства на новое изделие
- ПО для Offline программирования ускоряет написание программ
- Система считывания штрихкодов с катушек компонентов для удобства работы с электронным складом
- Вибропитатель на 6 стиков (пеналов)
- Ручной питатель для микросхем в паллетах JEDEC
- Автоматический боковой питатель паллет JEDEC который не занимает место на фидер базе
- Пневматические ленточные питатели (SMN Feeder) для ширины ленты 8 – 56 мм
- Электрические интеллектуальные ленточные питатели (SME Feeder) для ширины ленты 8 – 56 мм
- Электрический питатель на 8 мм с автоматической зарядкой ленты

Для принтера нанесения паяльной пасты:
- Пневматические опорные пины
- Автоматическое добавление паяльной пасты
- Система поддержания микроклимата в принтере

Для печи оплавления паяльной пасты:
- Пайка в инертной среде
- Устройство для контроля температуры на поверхности печатной платы
- Автоматическая регулировка ширины конвейера

Состав линии	Торговая марка	Модель
Загрузчик плат в линию	LTE	LTE ML-4533
Принтер для нанесения паяльной пасты	LTE	LTE SP-450
Промежуточный конвейер	LTE	LTE CC-5046
Установщик SMD компонентов	Hanwha	SM481Plus
Рабочее место визуального контроля	LTE	LTE CW-9546
Печь оплавления паяльной пасты	LTE	LTE ER2-0803
Разгрузчик плат из линии	LTE	LTE MU-4533
