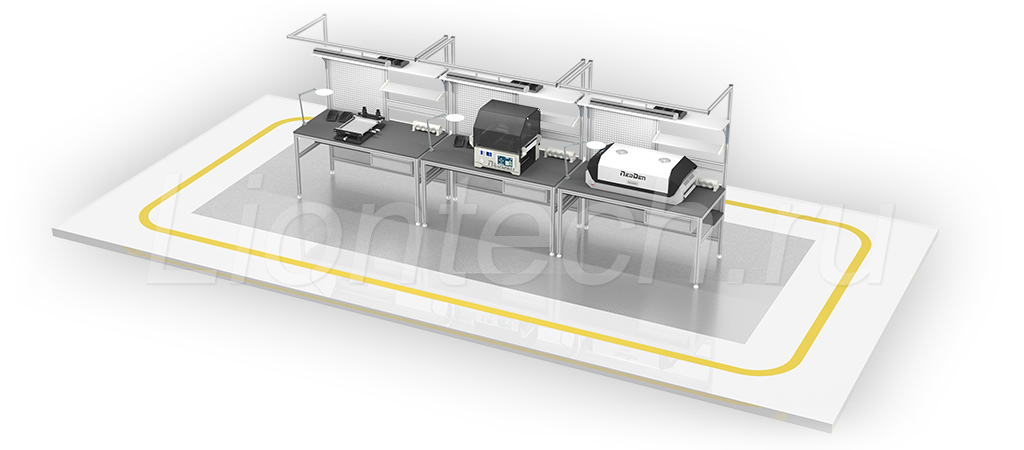

Участок SMT-оборудования для прототипирования, ОКР или учебных заведений

Предложенный комплект оборудования может применяться для сборки прототипов, мелких партий электронных изделий и в качестве учебного стенда для профильных учебных заведений.

Отличительной особенностью данного оборудования является настольное исполнение, таким образом отдельные единицы оборудования могут быть расположены в любом помещении.

Также оборудование не требовательно к электропитанию, и не требует подачи сжатого воздуха. Оборудование в комплекте является либо ручным, либо полуавтоматическим, таким образом обеспечивается высокий контроль над процессами сборки, что позволяет гибко и быстро менять ход работы над печатной платой. Установщик, входящий в комплект, может работать с компонентами от 0402 (1.0 х 0.5 мм) до 18 х 18 мм, и высотой до 12 мм. В его состав входит набор вакуумных насадок и система подачи компонентов в рабочую зону и работу на нем можно начинать сразу после его распаковки.

Установщик может работать с компонентами из обрезков лент и россыпи, что очень важно при прототипных и мелкосерийных сборках. Печь оплавления имеет встроенный термопрофайлер, который позволит быстро оценить подобранный температурный режим, и не требует подключения к вентиляции благодаря встроенной системе фильтрации воздуха.

Характеристики линии

• Размер печатной платы: до 315 x 350 мм
• Оптимальная производительность : 3 000 компонентов в час для чип компонентов
• Устанавливаемые компоненты: от 0402 до 18 x 18 мм, макс.
• высота компонента 12 мм
• Точность установки компонентов: ± 70 мкм (при 3 σ) Печь: 3 зоны нагрева, 1 зоны охлаждения

Состав линии	Торговая марка	Модель
Принтер для нанесения паяльной пасты	NeoDen	FP2636
Установщик SMD компонентов	NeoDen	Neoden YY1
Печь оплавления паяльной пасты	NeoDen	In6
